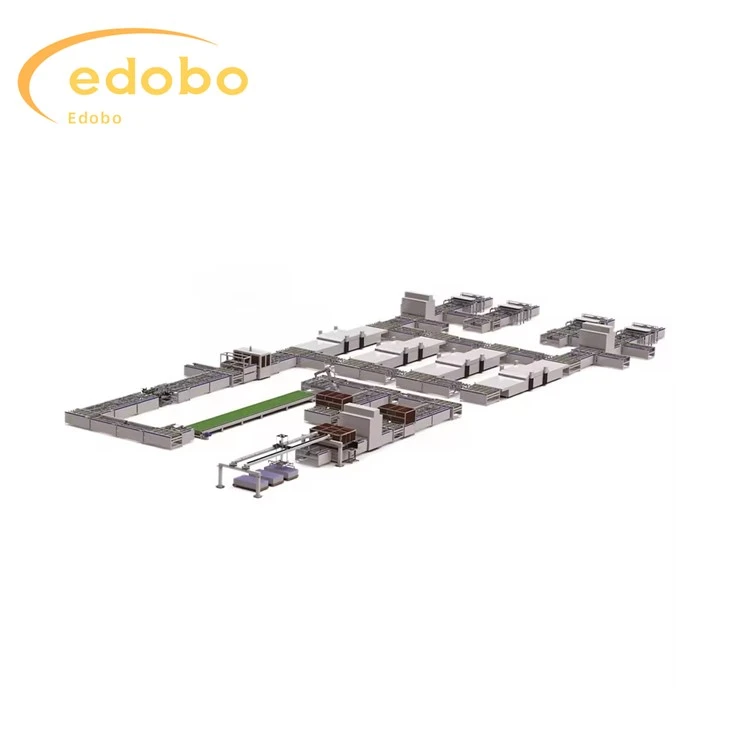

สายการผลิตโมดูลพลังงานแสงอาทิตย์ 100MW-600MW

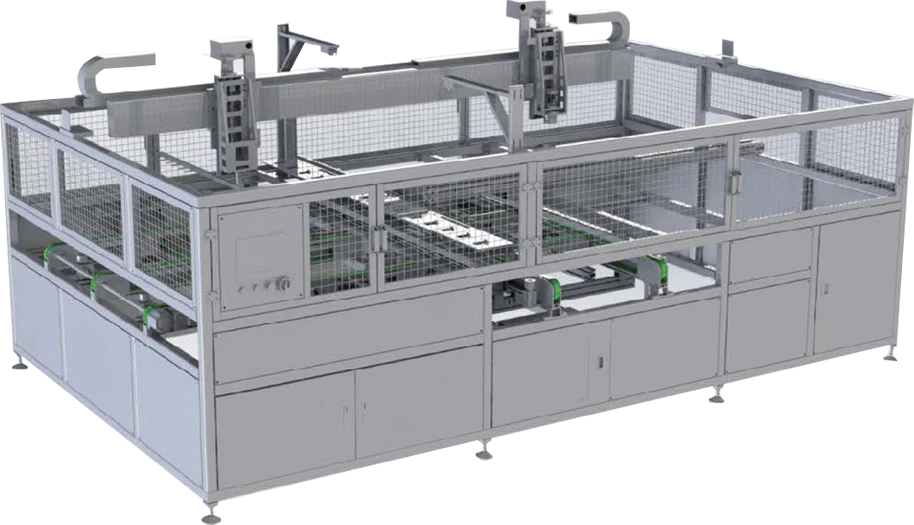

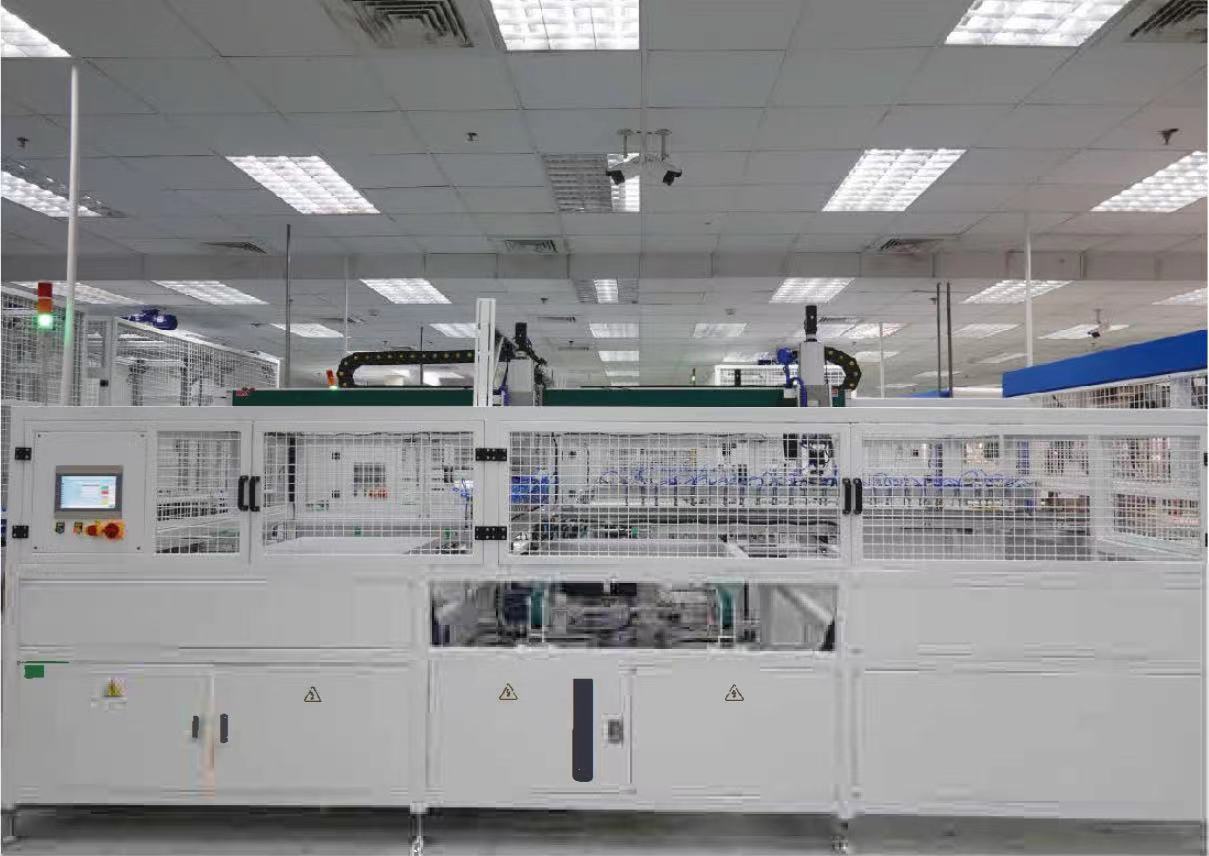

เลย์อัพ (แบบกลไก)

1. วิธีการป้อนเข้าและออกสั้น และฟังก์ชันของอุปกรณ์คือการจัดเรียงตามลำดับที่สอดคล้องกัน ด้านยาวของสายแบตเตอรี่ขนานกับด้านยาวของส่วนประกอบ ระบบการเรียงพิมพ์เฉพาะที่สามารถใช้เพื่อจัดเรียงส่วนประกอบจำนวน 96, 72 และ 60 ชิ้น และมีฟังก์ชันการปรับเชิงกล

2. รับสายแบตเตอรี่โดยอัตโนมัติ หยิบสายแบตเตอรี่ไปยังตำแหน่งเชิงกล และปรับกระจกให้ตรงก่อน

3. รับแก้วและ EVA จากสายการผลิต ดึงสายแบตเตอรี่ออกจากตำแหน่งทางกล วางแบตเตอรี่ตามลำดับบน EVA ตามขั้วไฟฟ้าบวกและลบ หลังจากเสร็จสิ้นการดำเนินการทั้งหมดแล้ว ส่วนประกอบจะส่งออก

4. สายแบตเตอรี่อยู่ในตำแหน่งผ่านการวางตำแหน่งที่มองเห็น การวางตำแหน่งใยแก้วนำแสง และการวางตำแหน่งทางกล

1. เครื่องใช้สายพานซิงโครนัสที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ และนำทางด้วยรางนำเชิงเส้น ซึ่งมีข้อดีคือการวางตำแหน่งที่แม่นยำ การทำงานที่มั่นคง และความเร็วที่รวดเร็ว
2. ถ้วยดูดทำจากโพลียูรีเทนและจะไม่ทิ้งรอยใดๆบนสายแบตเตอรี่หลังจากการดูด
3. ตัวเครื่องมีระบบป้องกันไฟและแก๊ส
4. เครื่องทำงานอัตโนมัติเต็มรูปแบบและไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง
5. ความแม่นยำในการวางตำแหน่งของสายแบตเตอรี่คือ ± 0.3 มิลลิเมตร
6. สายไฟหกเส้นโดยเว้นระยะห่างระหว่าง 1-10 มิลลิเมตร
7. ใช้ได้กับสายแบตเตอรี่หลายเส้น ขนาด 156/182/210 จำนวน 6-12 ชิ้น
8. นิ้วโซล่าเซลล์หลักเข้ากันได้กับนิ้ว 2/3/4/5

(1) กำลังการผลิตในสายการผลิต: 100MW-600MW/ปี
(2) ความต้องการพลังงานของอุปกรณ์คือ 380V (ระบบสายไฟสามเฟสห้าสาย) และความต้องการพลังงานสามารถพบได้ในพารามิเตอร์อุปกรณ์ของแต่ละยูนิต บริษัทของเราจะจัดเตรียมการกำหนดค่าสายไฟแยกต่างหาก
(3) ข้อกำหนดด้านอากาศอัดสำหรับอุปกรณ์คือ 0.6-0.8MPa แห้ง สะอาด และตรงตามข้อกำหนดของสายการผลิตอัตโนมัติ ฝุ่นละออง น้อยกว่าหรือเท่ากับ 1um จุดน้ำค้างแรงดันน้ำ น้อยกว่าหรือเท่ากับ -40 องศา น้ำมัน (รวมไอน้ำ) น้อยกว่าหรือเท่ากับ 0.1mg/;
(4) ความสะอาดของอากาศในโรงงานต้องไม่น้อยกว่า 300,000 ระดับ (ISO Class 8)
(5) ความเร็วในการลำเลียงอุปกรณ์ส่ง: รอบเวลาส่งน้อยกว่า 22 วินาที ซึ่งตรงตามข้อกำหนดของกำลังการผลิต 500MW/ปี ทั้งสายใช้การควบคุมความเร็วความถี่ตัวแปร โดยมีความถี่การควบคุมความเร็วหลักตั้งไว้ที่ 30HZ และช่วงการควบคุมความเร็วที่ 0-50HZ (ความเร็วเฉพาะสามารถพบได้ในพารามิเตอร์อุปกรณ์ของแต่ละยูนิต)
(6) ขนาดภายนอกของสายส่ง: อุปกรณ์นี้เป็นอุปกรณ์ที่ไม่ได้มาตรฐาน และ Edobo Solar จะจัดเตรียมแผนภาพเค้าโครงสุดท้าย
(7) ความสูงของสายการประกอบและช่วงการปรับ: มีความสูงที่แตกต่างกันระหว่างอุปกรณ์แต่ละตัวและชุดเกียร์ สำหรับขนาดภายนอกโดยละเอียด โปรดดูพารามิเตอร์ทางเทคนิคของอุปกรณ์แต่ละชิ้น ความสูงของชุดเกียร์โดยทั่วไปคือ 950 มม. ± 30 มม.
(8) ช่วงการทำงานของสายส่งและอุปกรณ์สามารถปรับได้ระหว่างส่วนประกอบที่มีความยาว (1650 มม.-2600 มม.) * กว้าง (950 มม.-1500 มม.) ทำให้สามารถขนส่งส่วนประกอบด้วยวิธีการเคลือบต่างๆ
(9) สายส่งเรียบและขนาดออฟเซ็ตน้อยกว่า 10 มม.
(10) เมื่ออุปกรณ์ทำงานตามปกติ อัตราความล้มเหลวของส่วนประกอบที่เกิดจากอุปกรณ์และสายส่งจะน้อยกว่า 1/1000
(11) ระดับเสียงระหว่างการทำงานของอุปกรณ์ น้อยกว่าหรือเท่ากับ 72dbA (ไม่รวมปั๊มอัด)

1. เซลล์ใช้การวางตำแหน่งภาพ CCD ซึ่งมีข้อดีคือมีความแม่นยำและเสถียรภาพสูง
2. อุปกรณ์สามารถรับโดยอัตโนมัติจัดวางและส่งออกส่วนประกอบโดยอัตโนมัติและเค้าโครงมีตำแหน่งที่ถูกต้อง
3.ถ้วยดูดทำจากวัสดุซิลิโคนนำเข้าซึ่งจะไม่ทิ้งรอยบนพื้นผิวของแบตเตอรี่
4. ใช้โหมดการเคลื่อนไหวทางกลสามแกน (หมุนได้ 180 องศา)
5. การเคลื่อนไหวด้านข้างใช้โมดูลมอเตอร์เชิงเส้นซึ่งมีข้อดีของความเร็วในการเคลื่อนที่ที่รวดเร็ว ความแม่นยำในการวางตำแหน่งซ้ำสูงและประสิทธิภาพที่มั่นคง ประหยัดเวลาในการตีโดยรวม
6. การปรับการเปลี่ยนแปลงขอบยาวและสั้นใช้กลไกการล็อคอย่างรวดเร็ว การปรับอย่างรวดเร็ว ง่าย สะดวก และเชื่อถือได้
