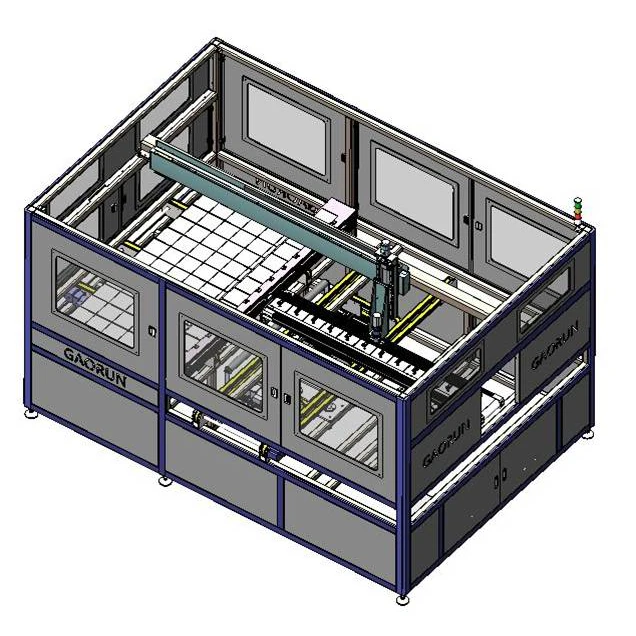

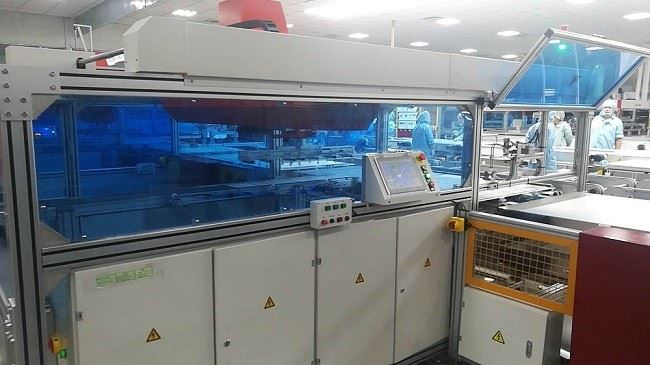

เลย์อัพอัตโนมัติ

ฟังก์ชั่นและบทนำ
เครื่องเลย์อัพอัตโนมัติที่มีขอบยาวไปข้างหน้าเป็นแบบหนึ่งต่อหนึ่งที่สอดคล้องกับเครื่องสตริงอัตโนมัติ ขอบด้านยาวของสตริงเซลล์ขนานกับขอบด้านยาวของโมดูล เครื่องจักรที่มีระบบเลย์อัพชุดเดียวสามารถนำไปใช้กับเลย์อัพโมดูล 96, 72 และ 60 และมีการควบคุมเครื่องจักร
1.การรับเซลล์สตริงของเซลล์สตริงอัตโนมัติ การเลือกสายเซลล์ตามกลไกการควบคุม ดำเนินการควบคุมเซลล์สตริง
2.รับแก้วและวัสดุEVAจากสายการผลิต ดำเนินการควบคุมเซลล์สตริง
3.หยิบสายเซลล์จากกลไกการควบคุม การใส่สายเซลล์เข้ากับ EVA ตามขั้วบวกและขั้วลบ ถ่ายทอดโมดูลหลังจากเสร็จสิ้นการดำเนินการทั้งหมด
4.เซลล์สตริงสามารถบรรลุตำแหน่งที่มองเห็น ตำแหน่งใยแก้วนำแสง และตำแหน่งทางกล
พารามิเตอร์หลัก
รูปแบบโมดูล:(1400-2600)มม.*(800-1100)มม
รอบเวลา: เวลาของสตริงที่มีโมดูล 10 หรือ 12 น้อยกว่า 15 วินาที/เวลา
สตริงที่มี 6 โมดูลน้อยกว่า 10 วินาที
ความจุสูงสุด:2400/ชม
น้ำหนัก: 400 กก
กำลังไฟพิกัด: 4.5 กิโลวัตต์
ความดัน:0.6-0.8 MPa
รูปแบบการเชื่อมต่อ: Φ12
ขนาด (LXWXH): 3500 มม. * 2500 มม. * 2200 มม
ข้อได้เปรียบ
1.เครื่องใช้สายพานและแกนสกรูซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์สำหรับการส่งกำลัง และขับเคลื่อนด้วยรางเชิงเส้น โดยมีข้อดี เช่น การวางตำแหน่งที่แม่นยำ การทำงานที่มั่นคง และความเร็วสูง
2.แผ่นดูดทำจากโพลียูรีเทน ไม่ทิ้งรอยบนสายเซลล์หลังดูด
3.เครื่องมีระบบป้องกันการปิดเครื่องและปิดเครื่อง
4.เครื่องเป็นแบบอัตโนมัติเต็มรูปแบบโดยไม่ต้องมีการรบกวนจากมนุษย์
5.ความแม่นยำในการค้นหาตำแหน่งของสายเซลล์คือ ±0.3 มม.
6. หกเซลล์สตริงที่มีช่วงเวลาระหว่าง 1 ~ 10 มม.
7.ขนาดของสายเซลล์คือ 125/156,6~12 ชิ้น
8. บัสบาร์หลักพร้อม 2 บัสบาร์ / 3 บัสบาร์ / 4 บัสบาร์ / 5 บัสบาร์
