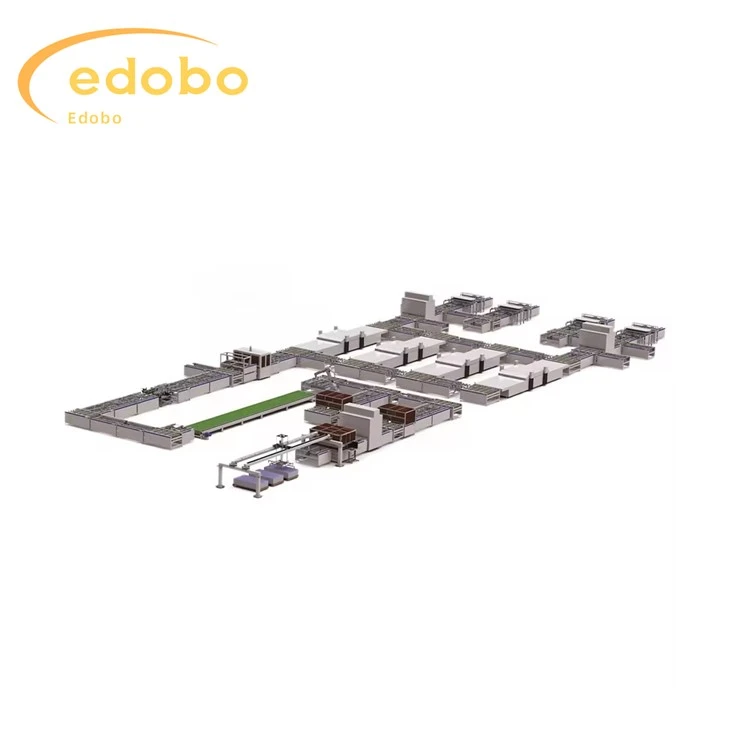

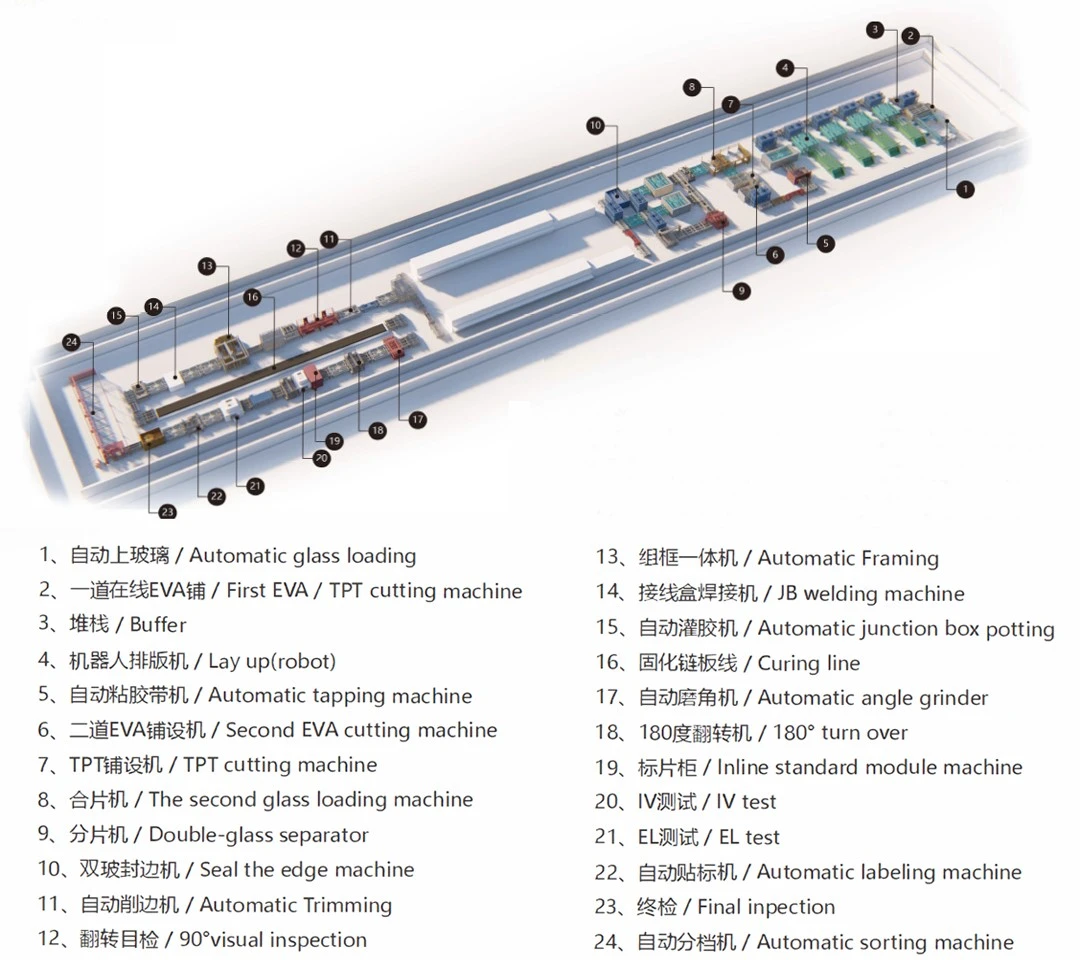

สายการผลิตแผงโซลาร์เซลล์ที่สมบูรณ์

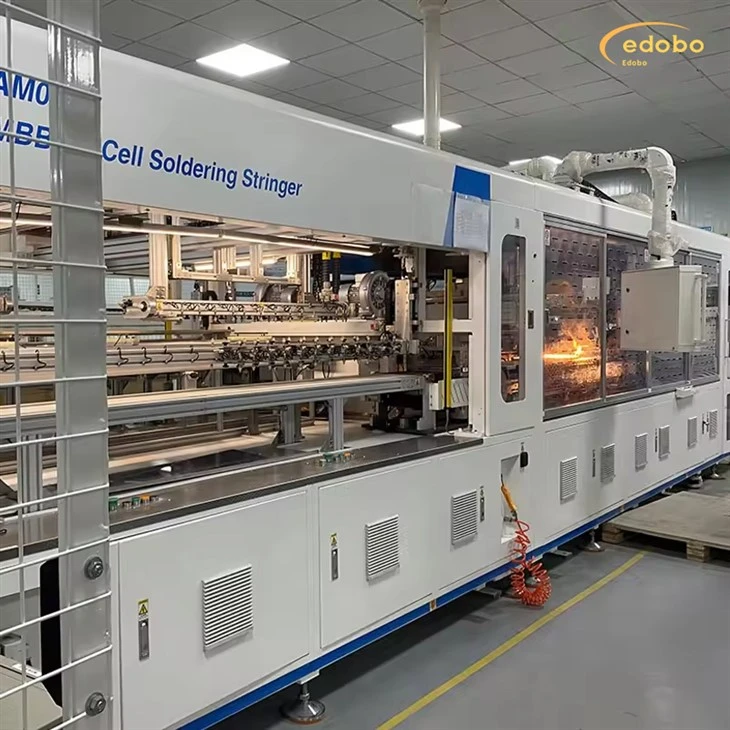

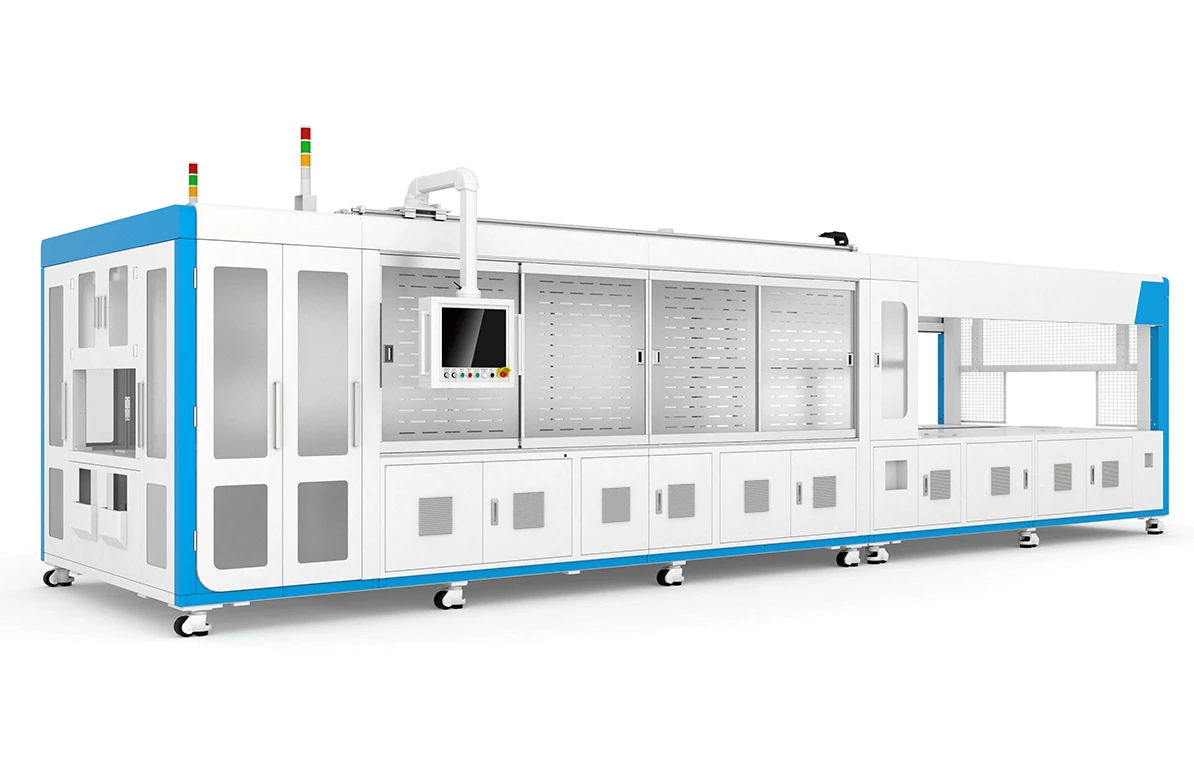

1.เครื่องเชื่อมแบบสาย

1. เครื่องนับรางคู่ความเร็วสูงที่รองรับการเชื่อมเซลล์แสงอาทิตย์ที่มีความกว้างมากกว่า 30 มม. เติมเต็มช่องว่างภายในประเทศสำหรับเครื่องนับรางความเร็วสูงในข้อกำหนดนี้ และนำเสนอโซลูชันที่หลากหลายแก่ลูกค้าด้วยเครื่องจักรเครื่องเดียวสำหรับการใช้งานที่หลากหลาย

2. มีฟังก์ชันการกำหนดตำแหน่งและการตรวจจับการมองเห็น พร้อมด้วยการโหลดด้วยหุ่นยนต์

3. มีฟังก์ชั่นการดัดและตัดริบบิ้นอัตโนมัติ ลดการแตกของเซลล์ที่เกิดจากระยะห่างของริบบิ้นได้อย่างมีประสิทธิภาพ

4. ใช้เทคโนโลยีการเชื่อมด้วยอินฟราเรดแบบไม่สัมผัสที่ได้รับการยอมรับอย่างกว้างขวางที่สุด ช่วยให้มั่นใจได้ถึงความร้อนที่สม่ำเสมอของทั้งเซลล์และริบบิ้น ช่วยลดอัตราการแตกหัก

5. ติดตั้งโซนอุณหภูมิหลายโซน ช่วยให้ทำความร้อนและระบายความร้อนได้อย่างค่อยเป็นค่อยไปเพื่อลดการแตกหักอย่างมีประสิทธิภาพ

6. ฟังก์ชั่นการตรวจสอบสตริง EL เสริมสำหรับเอาต์พุต

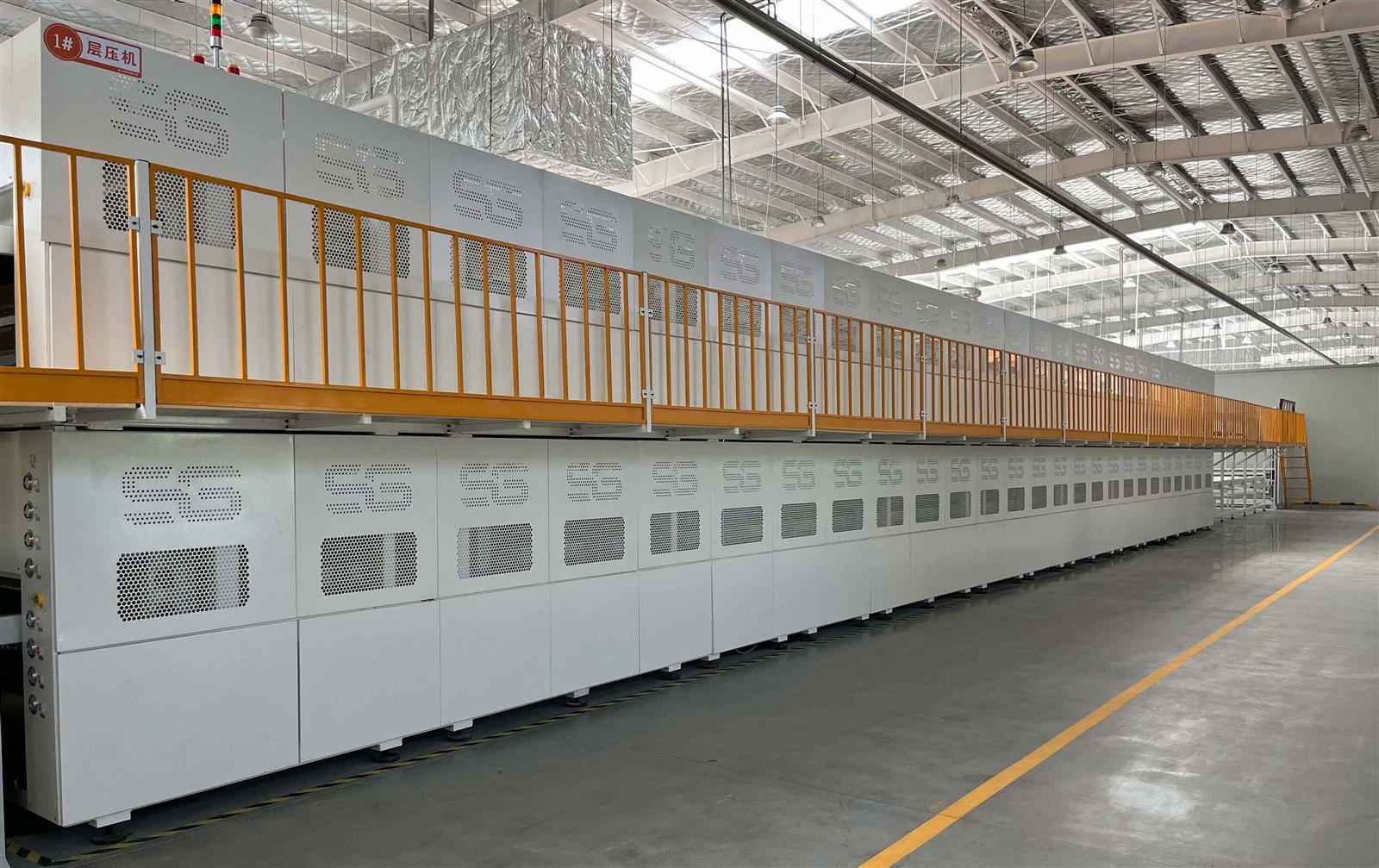

2.เครื่องเคลือบบัตร

เครื่องเคลือบบัตรอัตโนมัติเต็มรูปแบบห้องเดียวชั้นเดียวส่วนใหญ่ประกอบด้วยขั้นตอนการป้อน (Class A), ขั้นตอนการเคลือบ (Class B), ขั้นตอนการคายประจุ (Class C) และอุปกรณ์การทำงานเสริม เช่น เครื่องดูดฝุ่น ชุดปั๊มราก เครื่องดูดฝุ่น ปั๊ม เตาน้ำมัน ฯลฯ

การออกแบบโมดูลรวมสำหรับอุปกรณ์โดยรวม

1.1 อุปกรณ์ใช้การออกแบบโครงสร้างโดยรวมที่มีความแข็งแรงสูง ซึ่งสามารถตอบสนองการทำงานปกติและมีเสถียรภาพในระยะยาวในสภาพแวดล้อมการทำงานที่มีความแข็งแรงสูง

1.2 การนำวิธีการทำความร้อนน้ำมันมาใช้เพื่อให้แน่ใจว่าอุณหภูมิมีความสม่ำเสมอและความแม่นยำในการควบคุม ทำให้มั่นใจได้ถึงประสิทธิภาพกระบวนการโดยรวมของอุปกรณ์อย่างมีประสิทธิภาพ

1.3 ระดับ B, ระดับ C และระดับ A สามารถทำงานพร้อมกันหรือแยกกัน

1.4 โหมดควบคุมอัจฉริยะ PLC + ระบบควบคุม I/O + DC24V DC แบบกระจาย ระบบอัตโนมัติในระดับสูง เทคโนโลยีบัสเปลี่ยนวิธีการเดินสายแบบเดิมอย่างสมบูรณ์ อัตราความล้มเหลวต่ำ และความเร็วในการส่งข้อมูลที่รวดเร็ว

1.5 การทำงานของหน้าจอสัมผัสแบรนด์ขนาดใหญ่พร้อมอินเทอร์เฟซที่เรียบง่ายและใช้งานง่ายและฟังก์ชั่นการแสดงข้อมูลและสถิติแผนภูมิที่ครอบคลุม

หากต้องการข้อมูลอุปกรณ์เพิ่มเติม โปรดติดต่อเรา

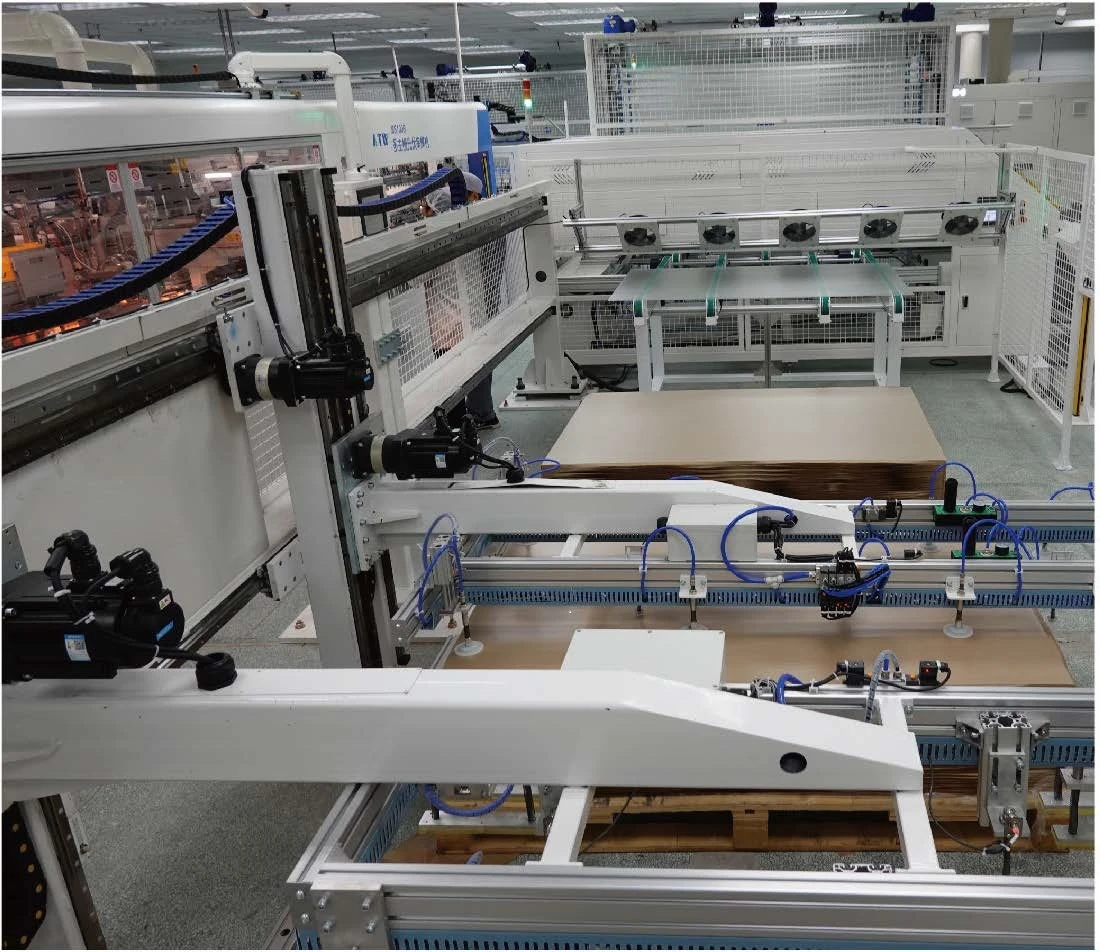

1. การโหลดกระจกอัตโนมัติ

1. ยกกระจกออกจากรถพ่วงกระจกแล้ววางบนสายการประกอบ
2. เครื่องประกอบด้วยสถานีเก็บแก้วสองแห่งและสถานีเก็บกระดาษหนึ่งแห่ง
3. แขนหุ่นยนต์ดูดกระจกวางกระจกบนสายการผลิต ในขณะที่แขนหุ่นยนต์หยิบกระดาษจะดึงกระดาษออกจากกระจก
4. เครื่องขับเคลื่อนด้วยเซอร์โวมอเตอร์ และถ้วยดูดจะดูดกระจกไปยังตำแหน่งที่กำหนด
5. แขนหุ่นยนต์กระจกด้านบนเป็นโครงสร้างคานยื่น และแขนหุ่นยนต์หยิบกระดาษเป็นโครงสร้างคานยื่น

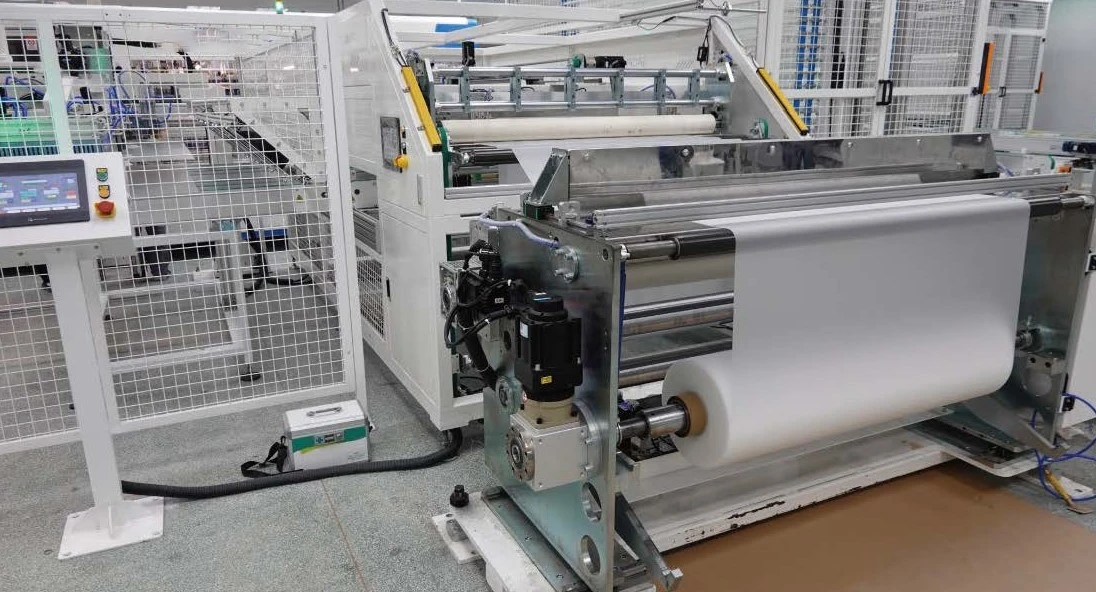

2. โหลดการตัด EVA TPT อัตโนมัติ

การวาง EVA ออนไลน์ครั้งแรก + การตัด EVA ออนไลน์ครั้งที่สอง + การตัดออนไลน์ของพนัก
1. ใช้กลไกการส่งผ่านสายพานแบบซิงโครนัสที่ขับเคลื่อนโดยเซอร์โวมอเตอร์ ซึ่งนำทางโดยเส้นนำ โดยมีตำแหน่งที่แม่นยำและการทำงานที่ราบรื่น
2. เครื่องนี้มีเครื่องมือป้อน EVA สำหรับการใช้งาน
3. สามารถปรับความเร็วการยืดของ EVA ได้โดยอัตโนมัติและทำงานได้อย่างเสถียร
4. EVA ถูกตัดด้วยเครื่องจักรในตัวเพื่อให้แน่ใจว่าขอบตัดเรียบและเรียบร้อย
5. เครื่องนี้มีฟังก์ชั่นยืดผมอัตโนมัติ EVA โดยมีช่วงยืดผมที่ ± 2 มม.
6. ตัวเครื่องหลักของอุปกรณ์มีฝาครอบป้องกันและฝาครอบกันฝุ่น

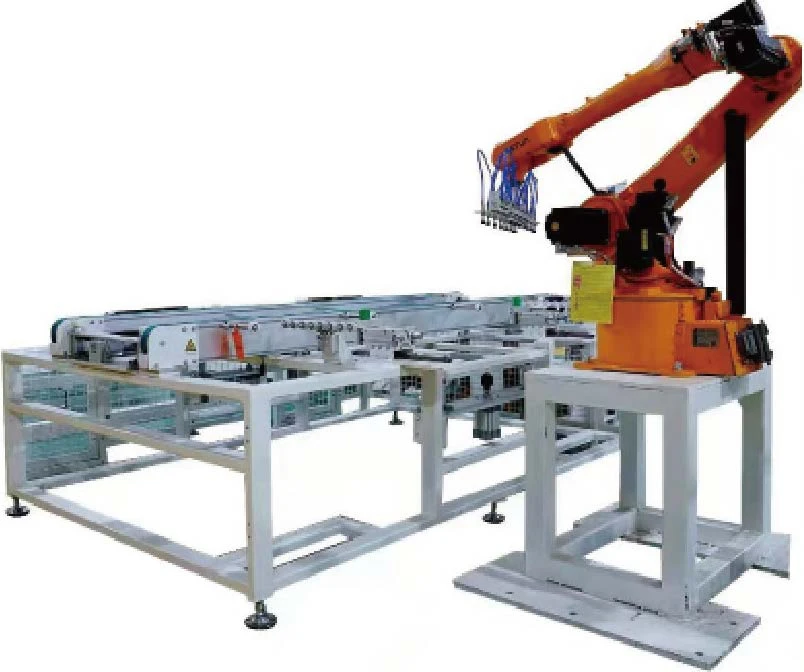

3. วางอัตโนมัติ (แขนหุ่นยนต์)

1. วิธีการป้อนเข้าและออกสั้น และฟังก์ชันของอุปกรณ์คือการจัดเรียงตามลำดับที่สอดคล้องกัน ด้านยาวของสายแบตเตอรี่ขนานกับด้านยาวของส่วนประกอบ ระบบการเรียงพิมพ์เฉพาะที่สามารถใช้เพื่อจัดเรียงส่วนประกอบจำนวน 96, 72 และ 60 ชิ้น และมีฟังก์ชันการปรับเชิงกล
2. รับสายแบตเตอรี่โดยอัตโนมัติ หยิบสายแบตเตอรี่ไปยังตำแหน่งเชิงกล และปรับกระจกให้ตรงก่อน
3. รับแก้วและ EVA จากสายการผลิต ดึงสายแบตเตอรี่ออกจากตำแหน่งทางกล วางแบตเตอรี่ตามลำดับบน EVA ตามขั้วไฟฟ้าบวกและลบ หลังจากเสร็จสิ้นการดำเนินการทั้งหมดแล้ว ส่วนประกอบจะส่งออก
4. สายแบตเตอรี่อยู่ในตำแหน่งผ่านการวางตำแหน่งที่มองเห็น การวางตำแหน่งใยแก้วนำแสง และการวางตำแหน่งทางกล

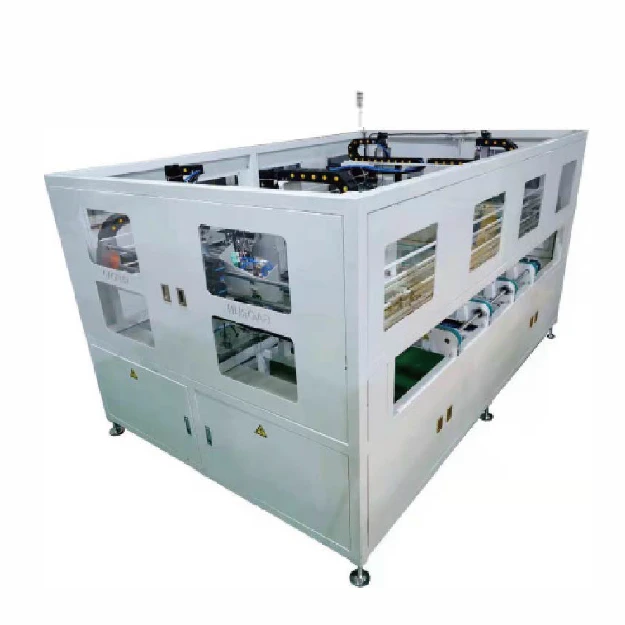

4.เครื่องกรีดอัตโนมัติ

เลื่อนด้านยาวไปข้างหน้าบนเครื่องติดเทปอัตโนมัติ เปลี่ยนตำแหน่งในเครื่อง และติดเทปในตำแหน่งที่กำหนดบนส่วนประกอบ
เครื่องติดเทปอัตโนมัติทดแทนแรงงานคน ประหยัดค่าแรง
1.ด้านนอกตัวเครื่องเป็นแบบเฟรมในตัวสวยงาม
2. การส่งผ่านการควบคุมการแปลงความถี่มอเตอร์มาตรฐาน
เมื่อส่วนประกอบถูกย้ายไปยังตำแหน่งที่ถูกต้อง กระบอกสูบจะยืดตัวและยึดตำแหน่งไว้

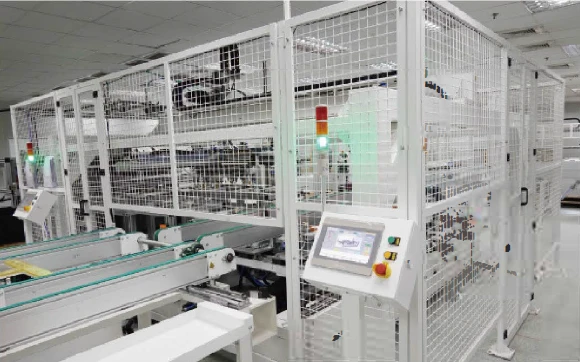

5. การวางกรอบอัตโนมัติ

1. เซอร์โวมอเตอร์ที่แม่นยำจะย้ายส่วนประกอบไปยังตำแหน่งเฉพาะสำหรับการวางเฟรมโดยไม่จำเป็นต้องดำเนินการด้วยตนเอง
2. ถ้วยดูด 12 คู่ช่วยให้มั่นใจว่ากระจกถูกดูดเข้าสู่เครื่องอย่างมั่นคงระหว่างการวางกรอบ
เมื่อส่วนประกอบอยู่ในตำแหน่งที่ถูกต้องและเฟรมพร้อม กระบอกสูบจะถูกยืดให้ตรงและยึดไว้ เซอร์โวมอเตอร์จะถูกติดตั้งพร้อมเฟรมในเวลาเดียวกัน
3. วิธีการลำเลียง: สายพานลำเลียงแบบซิงโครนัส
4. สามารถปรับความยาวและความกว้างได้ตามขนาดของโมดูล โดยใช้อุปกรณ์ล็อคแบบรวดเร็วเพื่อการปรับเปลี่ยนอย่างรวดเร็วเพื่อให้ตรงกับโมดูลต่างๆ
5. โหมดควบคุม: การควบคุมมอเตอร์ + เซอร์โวไดรฟ์
6. โหมดการทำงาน: อัตโนมัติ/ด้วยตนเอง

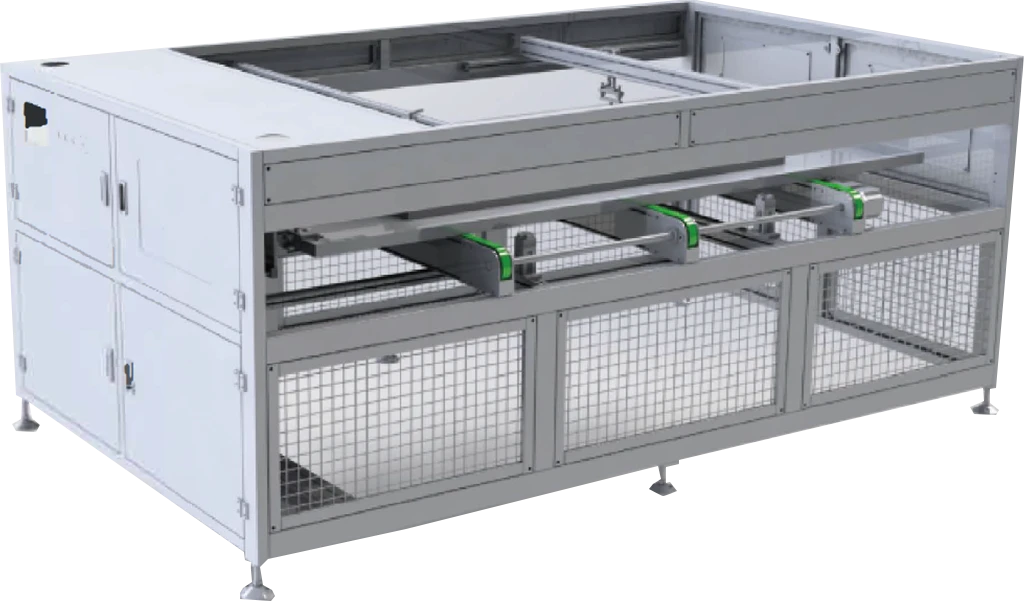

6.เครื่องทดสอบ IV

1. หลังจากที่ด้านยาวของส่วนประกอบเข้าไปในอุปกรณ์และยืดตรงภายในเครื่องแล้ว จะต้องจ่ายไฟฟ้าแรงสูงที่จำเป็นให้กับส่วนประกอบเพื่อทดสอบสถานะฉนวน
2. หลังจากเปิดเครื่องภายในเวลาที่กำหนด ให้ส่งออกส่วนประกอบไปที่ EL เพื่อตรวจสอบ
3. เมื่อส่วนประกอบถูกวางในตำแหน่งที่ถูกต้อง กระบอกสูบจะถูกปรับและยึดไว้ในตำแหน่ง การเชื่อมต่อกราวด์จะถูกควบคุมให้เปิดเครื่อง และแรงดันไฟฟ้าทนจะถูกทดสอบโดยอัตโนมัติหลังการต่อลงดิน
4. ความเร็วตัวแปรควบคุมความถี่ตัวแปรมอเตอร์มาตรฐาน

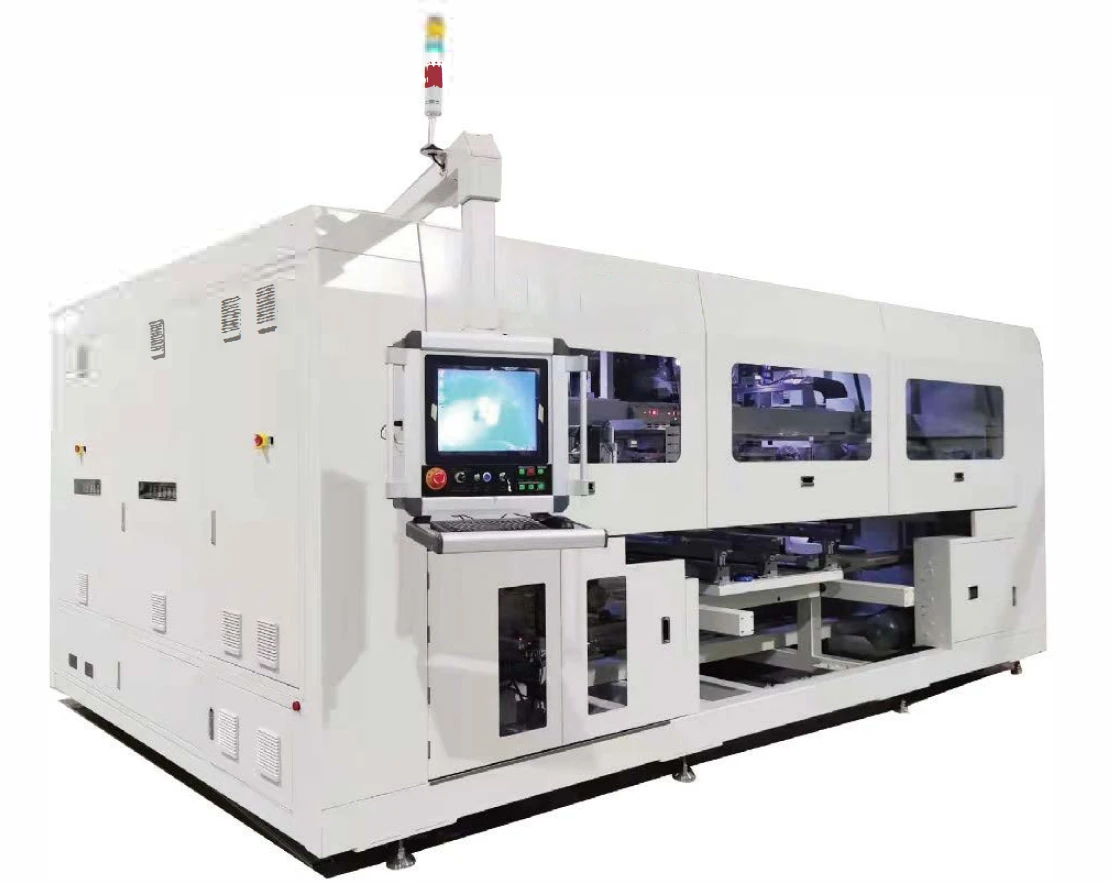

7.เครื่องเชื่อมบัสบาร์

ฟังก์ชั่นอุปกรณ์:

ยืด แก้ไข ตัด งอ และวางส่วนหัว ส่วนท้าย และบัสบาร์ตรงกลางอย่างแม่นยำ และใช้มือยกเพื่อทำการสอบเทียบรองบนสายอักขระบนโมดูล สายไฟที่ส่วนหัวและส่วนท้ายของเชือกจะถูกบัดกรีพร้อมกับบัสบาร์ในคราวเดียวและส่งไปยังเวิร์กสเตชันถัดไป เครื่องนี้เป็นอุปกรณ์เสริมที่มีฟังก์ชันการขูดสีดำ ฟังก์ชันการตรวจจับหลังการบัดกรี และฟังก์ชันการเจาะบัสบาร์

8.อุปกรณ์อื่นๆ

หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับข้อมูลอุปกรณ์อื่นๆ โปรดติดต่อเราสำหรับเนื้อหาและราคาผลิตภัณฑ์ล่าสุด
เราจะออกแบบแผนสายการผลิตที่เหมาะสมตามความต้องการของคุณ

เหตุใดจึงเลือกเอโดโบ โซลาร์

โซลูชั่นที่ครอบคลุม:Edobo Solar นำเสนออุปกรณ์สายการผลิตแผงโซลาร์เซลล์ครบวงจร ตั้งแต่การต่อเซลล์ไปจนถึงการเคลือบโมดูลและการทดสอบ

เทคโนโลยีขั้นสูง:สายการผลิตของเรานำเสนอความก้าวหน้าล่าสุดในด้านระบบอัตโนมัติและการควบคุมคุณภาพ ทำให้มั่นใจได้ถึงประสิทธิภาพสูงและคุณภาพแผงระดับสูงสุด

ปรับให้เหมาะกับความต้องการของคุณ:เราออกแบบสายการผลิตที่ปรับแต่งให้เหมาะกับความต้องการเฉพาะของคุณ เพื่อให้มั่นใจว่าคุณสามารถบรรลุเป้าหมายการผลิตได้อย่างง่ายดาย

การสนับสนุนจากผู้เชี่ยวชาญ:ด้วยประสบการณ์หลายปีในอุตสาหกรรมพลังงานแสงอาทิตย์ Edobo Solar ให้การสนับสนุนจากผู้เชี่ยวชาญตั้งแต่การวางแผนไปจนถึงการติดตั้งและอื่นๆ

บริษัทเอโดโบเป็นผู้นำในการสร้างสายการผลิตแผงโซลาร์เซลล์ ด้วยความเชี่ยวชาญด้านการวิจัยและพัฒนากว่า 15 ปี เราได้บุกเบิกเทคโนโลยีและกระบวนการที่ล้ำสมัยเพื่อรับประกันสายการผลิตที่มีคุณภาพสูงสุดและมีประสิทธิภาพสูง ทีมงานที่มีทักษะของเราทุ่มเทในการนำเสนอโซลูชั่นที่เป็นนวัตกรรมสำหรับภาคพลังงานแสงอาทิตย์ ซึ่งช่วยให้ลูกค้าของเราบรรลุเป้าหมายการผลิต 100MW, 300MW หรือ 500MW ซึ่งจะสร้างผลกำไรมหาศาล
