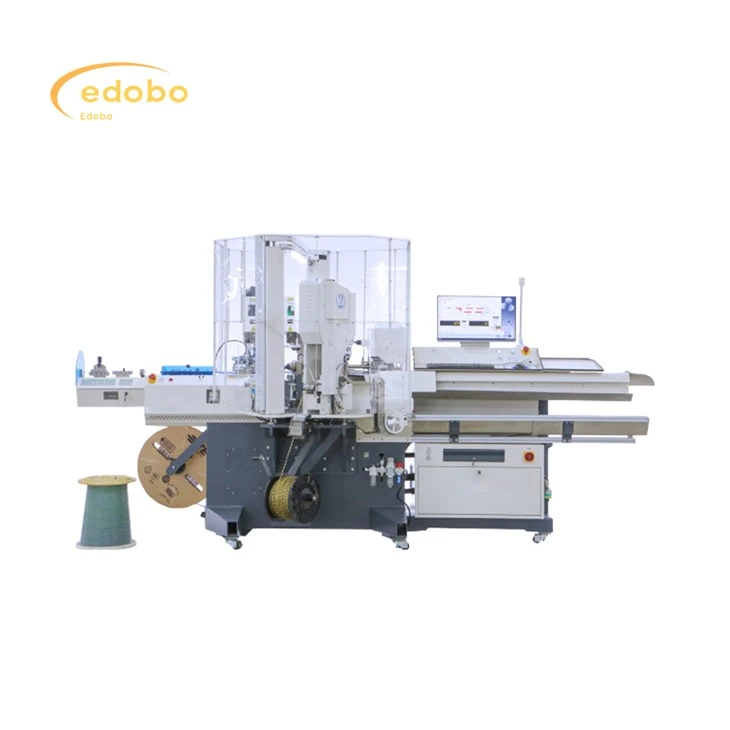

สายการผลิตสายการเชื่อมต่อ MC4 แผงเซลล์แสงอาทิตย์

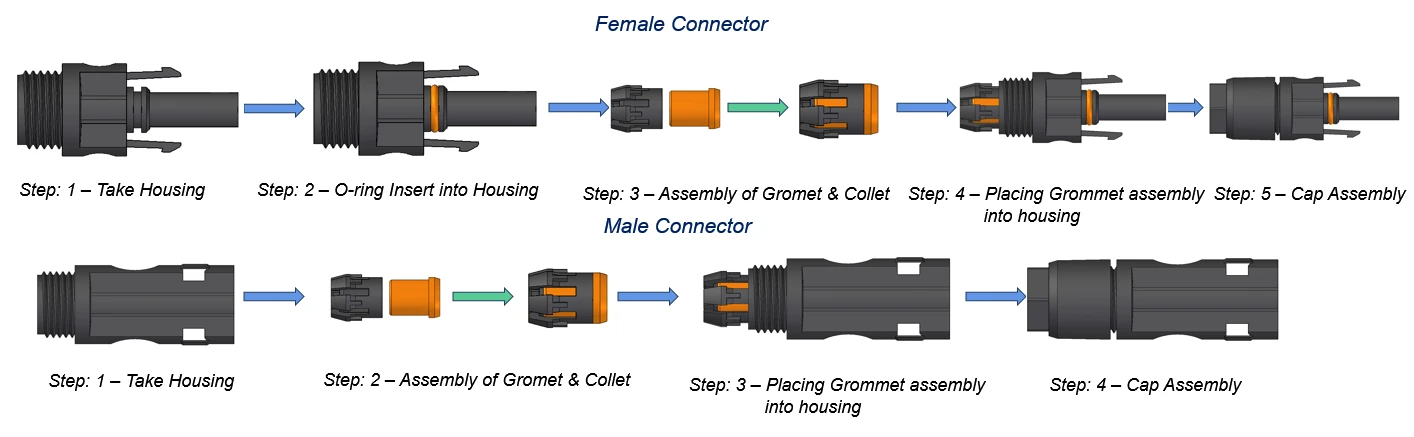

การประกอบขั้วต่อบวกและลบ

ขั้วลบ (ขั้วต่อหญิง):

1. ใช้ที่อยู่อาศัย (ขั้วต่อหญิง):เริ่มต้นด้วยตัวเชื่อมต่อหญิง

2. o-ring แทรกเข้าไปในที่อยู่อาศัย (ขั้วต่อหญิง):แทรกโอริงเข้าไปในที่อยู่อาศัยของผู้หญิง

3. ประกอบของ Grommet & Collet (ตัวเชื่อมต่อหญิง):รวบรวม grommet และ collet สำหรับขั้วต่อหญิง

4. นำชุดประกอบ Grommet ลงในตัวเรือน (ขั้วต่อหญิง):แทรก grommet และ collet ประกอบเข้าไปในที่อยู่อาศัยของผู้หญิง

5. ชุดประกอบ (ขั้วต่อหญิง):ติดฝาเข้ากับตัวเชื่อมต่อหญิง

เสาบวก (ขั้วต่อชาย):

1. ใช้ที่อยู่อาศัย (ขั้วต่อชาย):เริ่มต้นด้วยตัวเชื่อมต่อชาย

2. ประกอบของ Grommet & Collet (ตัวเชื่อมต่อชาย):รวบรวม grommet และ collet สำหรับตัวเชื่อมต่อชาย

3. วางชุดประกอบ Grommet ลงในที่อยู่อาศัย (ขั้วต่อชาย):แทรก grommet ที่ประกอบและ collet เข้าไปในที่อยู่อาศัยชาย

4.CAP ASSEMBLY (ขั้วต่อชาย):แนบฝาเข้ากับตัวเชื่อมต่อชาย

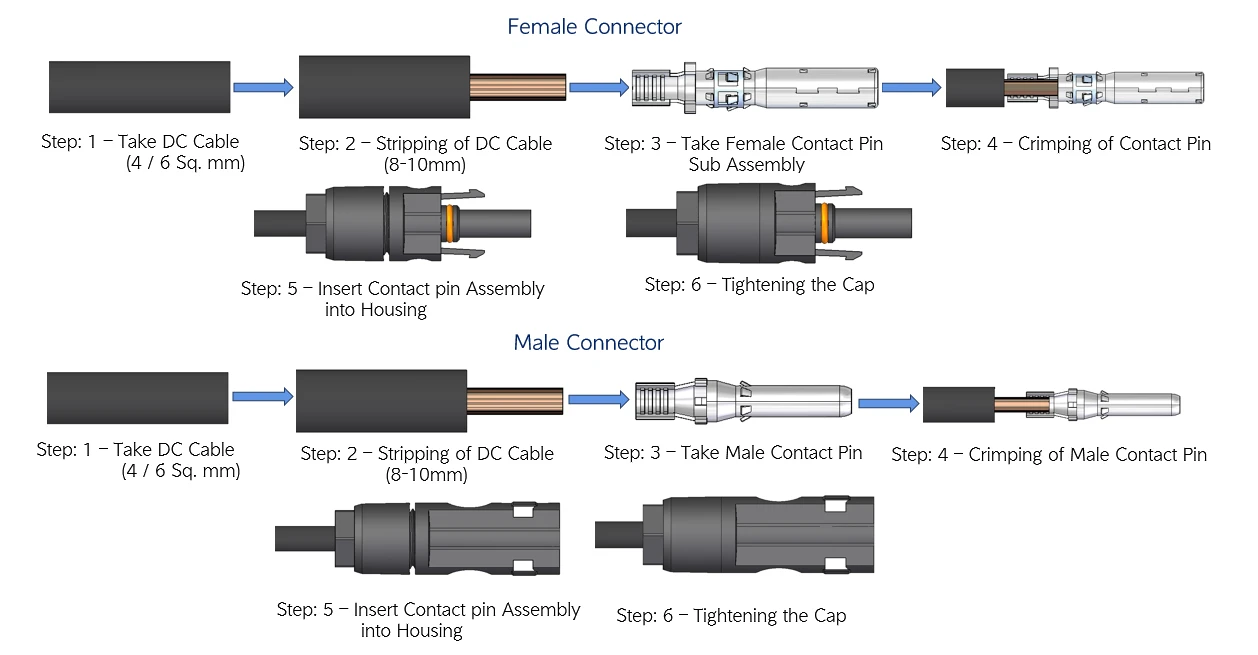

ขั้นตอนการจีบขั้วส่วนใหญ่รวมถึงขั้นตอนต่อไปนี้:

2. ใช้สาย DC:เตรียมสายเคเบิล DC

2. ส่วนที่เคเบิล:ตัดความยาวของฉนวนจากสาย DC (ลวด)

3. เลือกพินติดต่อ:ใช้ชุดประกอบหมุดติดต่อหญิงหรือชาย

4. แก้ไขพินติดต่อ:วางสายไฟที่ถอดออกลงในหมุดหน้าสัมผัสและใช้เครื่องมือจีบเพื่อยึดหมุดหน้าสัมผัสเข้ากับลวดอย่างปลอดภัย

5. เข้าสู่ที่อยู่อาศัย:ใส่ชุดหมุดติดต่อ crimped ลงในตัวเชื่อมต่อที่อยู่อาศัย

6. เพิ่มขีด จำกัด ของหมวก:ยึดฝาเข้าที่ตัวเชื่อมต่อเพื่อให้ตัวเชื่อมต่อเสร็จสมบูรณ์

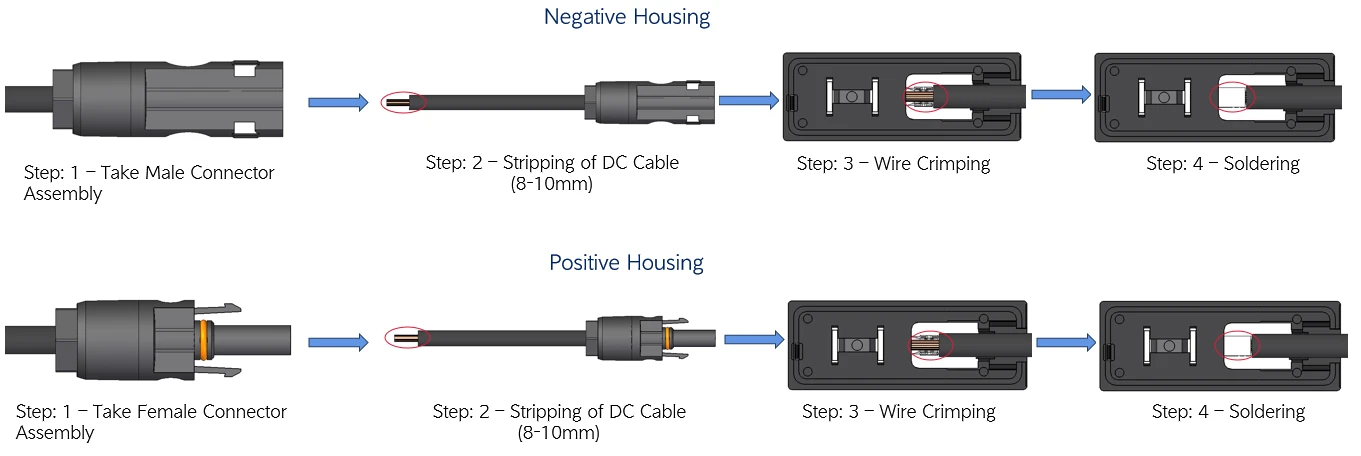

ลวดถูกจีบลงในกล่องแยกโดยตรง:

ใช้ชุดเชื่อมต่อ:ใช้ชุดขั้วต่อชายหรือหญิง

ถอดสายเคเบิล:แถบ 8-10 มม. ของฉนวนจากสายเคเบิล DC

การจีบลวด:จีบลวดที่ถอดออกโดยตรงเข้าไปในกล่องแยก กล่องทางแยกจะมีขั้วภายใน (มักจะแท็บโลหะหรือตัวเชื่อมต่อ) ที่ออกแบบมาเพื่อรับและยึดสายไว้อย่างปลอดภัย

การบัดกรี (คงที่):ประสานการเชื่อมต่อ ประสานจะเพิ่มความแข็งแรงเพิ่มเติมและช่วยป้องกันการกัดกร่อนในการเชื่อมต่อ

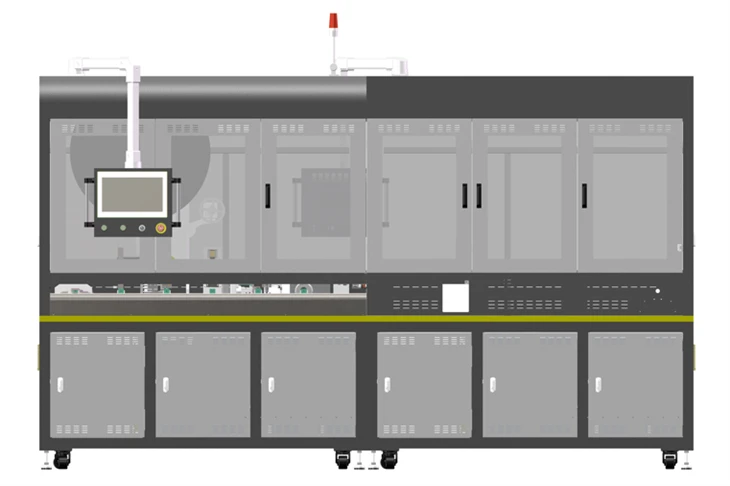

1. สายการผลิตนี้ส่วนใหญ่ใช้สำหรับกระบวนการต่อไปนี้: การโหลดสายเคเบิลการจัดสายเคเบิลการให้อาหารสายเคเบิลและการยืดสายการตัดสายเคเบิลการจีบสายเคเบิลการตรวจสอบด้วยภาพการแทรกขั้วต่อ

2. แหล่งพลังงานที่ต้องการคือไฟฟ้าและอากาศอัด แต่ละหน่วยเวิร์กสเตชันและสายพานลำเลียงทำงานร่วมกันใกล้จะกลายเป็นหนึ่ง

3. วัสดุหลักที่ใช้ในการผลิตเครื่องทั้งหมดเป็นเฟรมเชื่อมและทุกส่วนที่มีแนวโน้มที่จะเกิดการกัดกร่อนจะได้รับการรักษาพื้นผิวเช่นการทาสีและการชุบด้วยไฟฟ้าเพื่อให้แน่ใจว่าไม่มีการกัดกร่อนและลักษณะที่ดีในช่วงระยะเวลาการรับประกันหรืออีกต่อไป

4. การออกแบบอุปกรณ์นั้นพิจารณาการยศาสตร์และความปลอดภัยในการดำเนินงานของโรงงานอย่างเต็มที่ อุปกรณ์สามารถนับผลผลิตการผลิตโดยอัตโนมัติ

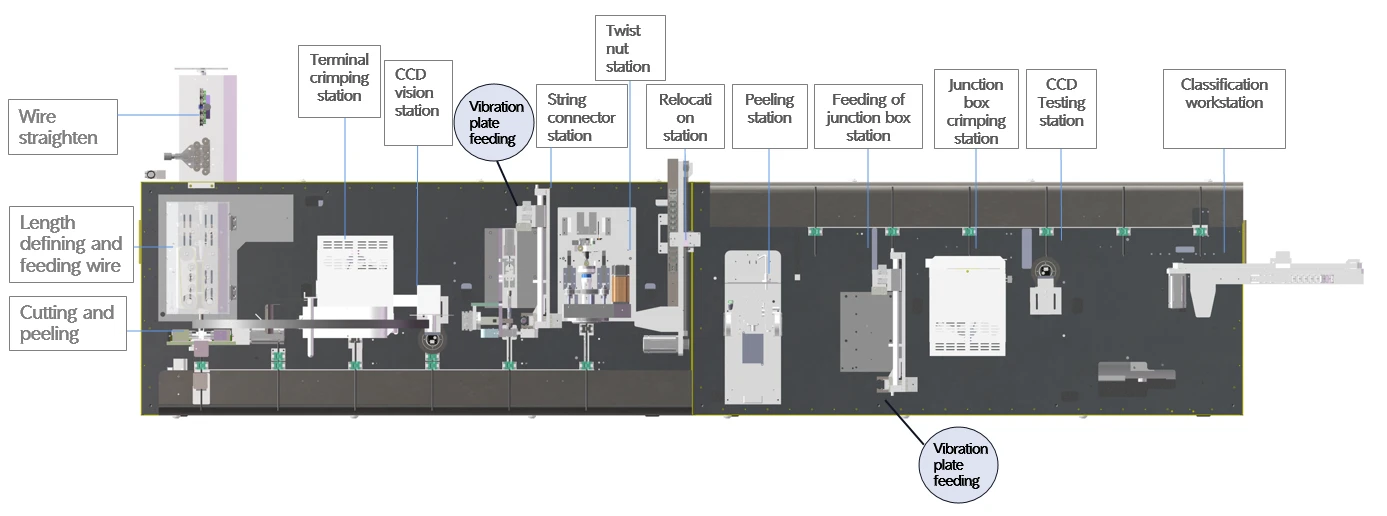

1. สายการผลิตเหมาะสำหรับการประมวลผลแบบอัตโนมัติของสายไฟเซลล์แสงอาทิตย์ สายการผลิตไหลจากซ้ายไปขวาและสามารถทำให้ลวดลอกลวด, การจีบขั้ว, การตรวจจับ CCD, เกลียวขั้วต่อ, การบิดน็อต, กล่องแยกจีบ, การตรวจจับ CCD

2. เส้นผ่านศูนย์กลางลวดที่ใช้งานได้: 4mm²

3. ความยาวบรรทัด: 15 0 mm -600 mm, ความอดทน± 0.002 * l +1 mm;

4. ช่วงความยาวของเปลือก: 1-9 mm;

5. จังหวะการผลิต: มากกว่าหรือเท่ากับ 4 วินาที;

6. ขนาดโฮสต์: 1200 × 4000 × 2400 มม.

7. ระบบปฏิบัติการเครื่องจักรของมนุษย์: อินเทอร์เฟซหน้าจอที่สัมผัสได้นั้นง่ายและชัดเจนช่วยให้สามารถควบคุมการทำงานของเครื่องได้อย่างรวดเร็ว พารามิเตอร์ทั้งหมดสามารถตั้งค่าและจัดเก็บได้อย่างง่ายดายและคำแนะนำในการดำเนินการจะแสดงในลักษณะที่ใช้งานง่ายและเรียบง่ายผ่านภาพ มันมาพร้อมกับฟังก์ชั่นการป้องกันรหัสผ่านระดับ 4- (โดยมีสิทธิ์แบ่งออกเป็นผู้ปฏิบัติงานการควบคุมคุณภาพช่างเทคนิคและผู้จัดการ) ไฟความผิดพลาดและการประสานงานรหัสข้อผิดพลาดสำหรับการบำรุงรักษาการบำรุงรักษาง่ายและลดต้นทุน

8. เวิร์กสเตชันส่วนใหญ่ใช้ผลิตภัณฑ์ที่เป็นผู้ใหญ่เพื่อการรวมเพื่อให้แน่ใจว่ามีเสถียรภาพของผลิตภัณฑ์

9. การใช้ระบบควบคุมเซอร์โวมอเตอร์เพื่อให้แน่ใจว่ามีความแม่นยำของผลิตภัณฑ์

10. โปรแกรมสามารถจัดเก็บไฟล์ได้สูงสุด 100 ไฟล์และสามารถเข้าถึงได้โดยเลือกหมายเลขโปรแกรม เซิร์ฟเวอร์ฐานข้อมูลรวบรวมข้อมูลการผลิตและจัดระเบียบคุณภาพสำหรับสายการผลิตทำให้สะดวกสำหรับระบบส่วนบน (MES หรือ ERP) เพื่อแยกข้อมูลและติดตามข้อมูลการประมวลผลระหว่างการผลิตผลิตภัณฑ์ผ่านเครือข่าย
