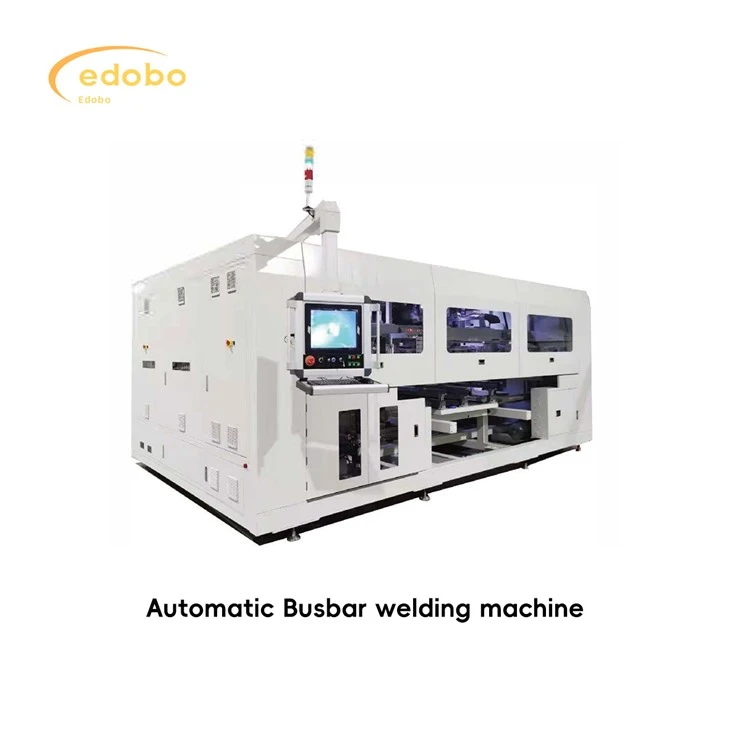

เครื่องเชื่อมบัสบาร์โซลาร์เซลล์

ฟังก์ชั่นอุปกรณ์: ยืด แก้ไข ตัด งอ และวางส่วนหัว หาง และบัสบาร์ตรงกลางอย่างแม่นยำ และใช้มือยกเพื่อทำการสอบเทียบรองบนสายอักขระบนโมดูล สายไฟที่ส่วนหัวและส่วนท้ายของเชือกจะถูกบัดกรีพร้อมกับบัสบาร์ในคราวเดียวและส่งไปยังเวิร์กสเตชันถัดไป เครื่องนี้เป็นอุปกรณ์เสริมที่มีฟังก์ชันการขูดสีดำ ฟังก์ชันการตรวจจับหลังการบัดกรี และฟังก์ชันการเจาะบัสบาร์

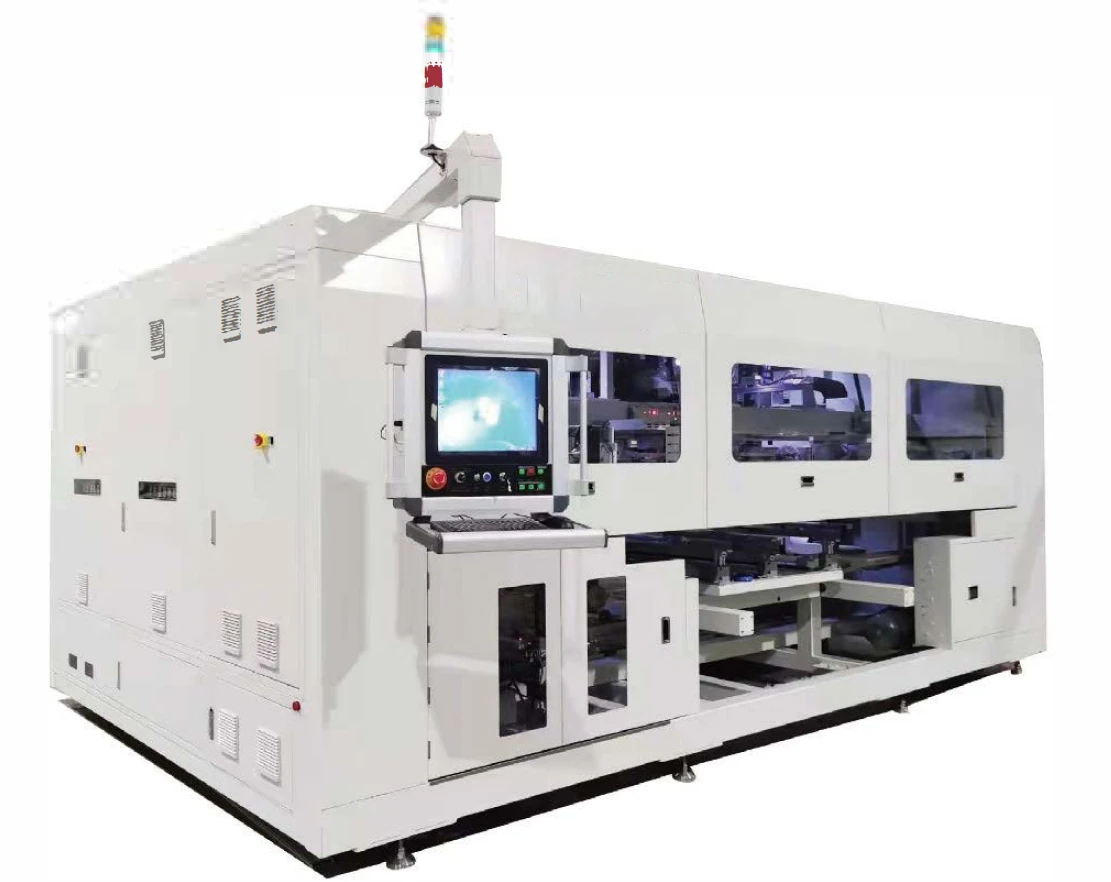

ออโต้บัสซิ่ง

สายการผลิตจะถ่ายโอนแผงเซลล์ที่เรียงรายไปยังสถานีไหลด้านหน้าของเครื่องบัสซิงอัตโนมัติ และส่งสัญญาณให้แผงเซลล์อยู่ในสถานที่เพื่อขอเข้า เครื่องบัสซิงอัตโนมัติพร้อมที่จะให้สายการประกอบไหลโมดูลเข้าสู่ตำแหน่งบัดกรีของเครื่องบัสซิงอัตโนมัติและส่งสัญญาณให้เข้าได้ มอเตอร์ทำงานจนกว่าโมดูลจะเข้าสู่ตำแหน่งการทำงาน และการอนุญาตให้เข้าสู่สัญญาณจะถูกเพิกถอน

♦ รอบเวลา :17 วินาที/แผง (การบัดกรีแบบบายพาสเดี่ยว) 21 วินาที/แผง (การเปิดการบัดกรีบายพาสแบบคู่)
♦ การเปิดใช้งาน: มากกว่าหรือเท่ากับ 98%;
♦ ข้อมูลจำเพาะของเซลล์:166 มม.-230 มม.;
♦ ข้อกำหนดแผง:
เซลล์ 156-180:
6 สาย x 10 ครึ่งชิ้น x 2;
6สาย x 11 ครึ่งชิ้น x 2;
6 สาย x 12 ครึ่งชิ้น x 2;
6เหล็กใน x 13 ครึ่งชิ้น x 2
B.182 ห้องขัง:
6 สาย x 9 ชิ้น x 2 :
C.210เซลล์:
6 สาย x 10 ครึ่งชิ้น x 2;
6 สาย x 15 หนึ่งในสามชิ้น x 2
D.210เซลล์:
5 สาย x 10 ครึ่งชิ้น x 2;
5 สาย x 15 หนึ่งในสาม x 2
♦ พื้นที่เซลล์: -0.5-4 มม.;
♦ พื้นที่สตริง: 1-6 มม. เลี่ยงการบัดกรีของพื้นที่สตริงมากกว่าหรือเท่ากับ 10 มม.
♦ ข้อมูลจำเพาะของกระจก: ความกว้าง (980-1500 มม.)* ความยาว (1720-2600 มม.);
♦ ความแม่นยำในการแก้ไขสตริงของเซลล์ น้อยกว่าหรือเท่ากับ ± 0.25 มม.
♦ แหล่งจ่ายไฟของอุปกรณ์: สามเฟส 380V 50/60Hz:
♦ กำลังไฟ: สูงสุด 35kW; เฉลี่ย 25kW;
♦ อากาศ: แรงดันบวก {{0}}.6~0.8MPa แรงดันลบประมาณ- 70kPa;
♦ ขนาดอุปกรณ์: ยาว * กว้าง * สูง: 6580 * 5604 * 2621 มม. (รวมสายการประกอบสองสาย)
