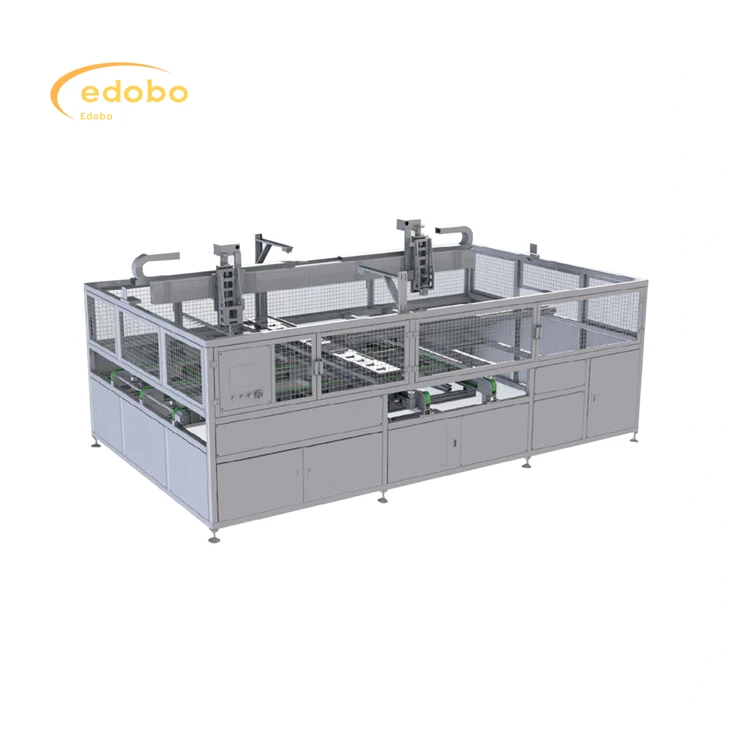

เครื่องวางแผงโซลาร์เซลล์อัตโนมัติสำหรับสายการผลิต

เลย์อัพ (แบบกลไก)

1. วิธีการป้อนเข้าและออกสั้น และฟังก์ชันของอุปกรณ์คือการจัดเรียงตามลำดับที่สอดคล้องกัน ด้านยาวของสายแบตเตอรี่ขนานกับด้านยาวของส่วนประกอบ ระบบการเรียงพิมพ์เฉพาะที่สามารถใช้เพื่อจัดเรียงส่วนประกอบจำนวน 96, 72 และ 60 ชิ้น และมีฟังก์ชันการปรับเชิงกล

2. รับสายแบตเตอรี่โดยอัตโนมัติ หยิบสายแบตเตอรี่ไปยังตำแหน่งเชิงกล และปรับกระจกให้ตรงก่อน

3. รับแก้วและ EVA จากสายการผลิต ดึงสายแบตเตอรี่ออกจากตำแหน่งทางกล วางแบตเตอรี่ตามลำดับบน EVA ตามขั้วไฟฟ้าบวกและลบ หลังจากเสร็จสิ้นการดำเนินการทั้งหมดแล้ว ส่วนประกอบจะส่งออก

4. สายแบตเตอรี่อยู่ในตำแหน่งผ่านการวางตำแหน่งที่มองเห็น การวางตำแหน่งใยแก้วนำแสง และการวางตำแหน่งทางกล

1. เครื่องใช้สายพานซิงโครนัสที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ และนำทางด้วยรางนำเชิงเส้น ซึ่งมีข้อดีคือการวางตำแหน่งที่แม่นยำ การทำงานที่มั่นคง และความเร็วที่รวดเร็ว
2. ถ้วยดูดทำจากโพลียูรีเทนและจะไม่ทิ้งรอยใดๆบนสายแบตเตอรี่หลังจากการดูด
3. ตัวเครื่องมีระบบป้องกันไฟและแก๊ส
4. เครื่องทำงานอัตโนมัติเต็มรูปแบบและไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง
5. ความแม่นยำในการวางตำแหน่งของสายแบตเตอรี่คือ ± 0.3 มิลลิเมตร
6. สายไฟหกเส้นโดยเว้นระยะห่างระหว่าง 1-10 มิลลิเมตร
7. ใช้ได้กับสายแบตเตอรี่หลายเส้น ขนาด 156/182/210 จำนวน 6-12 ชิ้น
8. นิ้วโซล่าเซลล์หลักเข้ากันได้กับนิ้ว 2/3/4/5

♦ ส่วนประกอบที่ใช้งานได้: ส่วนประกอบทั่วไป แบบครึ่งแผ่น และกระจกสองชั้นที่มีความยาว 1640-2500 มม. และกว้าง 950-1400 มม.
♦ จังหวะการทำงาน: 6 วินาที/สตริง
♦ กำลังการผลิตสูงสุด: 3,400 ชิ้น/วัน
♦ โอเปอเรเตอร์ออนไลน์: 0
♦ กำลังไฟ (KW): 6KW
♦ ปริมาณการใช้แก๊ส (ลิตร/นาที): 60 ลิตร/นาที
♦ ความดัน (MPa):0.6-0.BMPa
♦ ข้อกำหนดอินเทอร์เฟซ: 12
♦ ขนาดโดยรวม (ยาว * กว้าง * สูง): 4770 มม. * 2840 มม. * 2250 มม.
♦น้ำหนัก: 2850KG

1. เซลล์ใช้การวางตำแหน่งภาพ CCD ซึ่งมีข้อดีคือมีความแม่นยำและเสถียรภาพสูง
2. อุปกรณ์สามารถรับโดยอัตโนมัติจัดวางและส่งออกส่วนประกอบโดยอัตโนมัติและเค้าโครงมีตำแหน่งที่ถูกต้อง
3.ถ้วยดูดทำจากวัสดุซิลิโคนนำเข้าซึ่งจะไม่ทิ้งรอยบนพื้นผิวของแบตเตอรี่
4. ใช้โหมดการเคลื่อนไหวทางกลสามแกน (หมุนได้ 180 องศา)
5. การเคลื่อนไหวด้านข้างใช้โมดูลมอเตอร์เชิงเส้นซึ่งมีข้อดีของความเร็วในการเคลื่อนที่ที่รวดเร็ว ความแม่นยำในการวางตำแหน่งซ้ำสูงและประสิทธิภาพที่มั่นคง ประหยัดเวลาในการตีโดยรวม
6. การปรับการเปลี่ยนแปลงขอบยาวและสั้นใช้กลไกการล็อคอย่างรวดเร็ว การปรับอย่างรวดเร็ว ง่าย สะดวก และเชื่อถือได้
