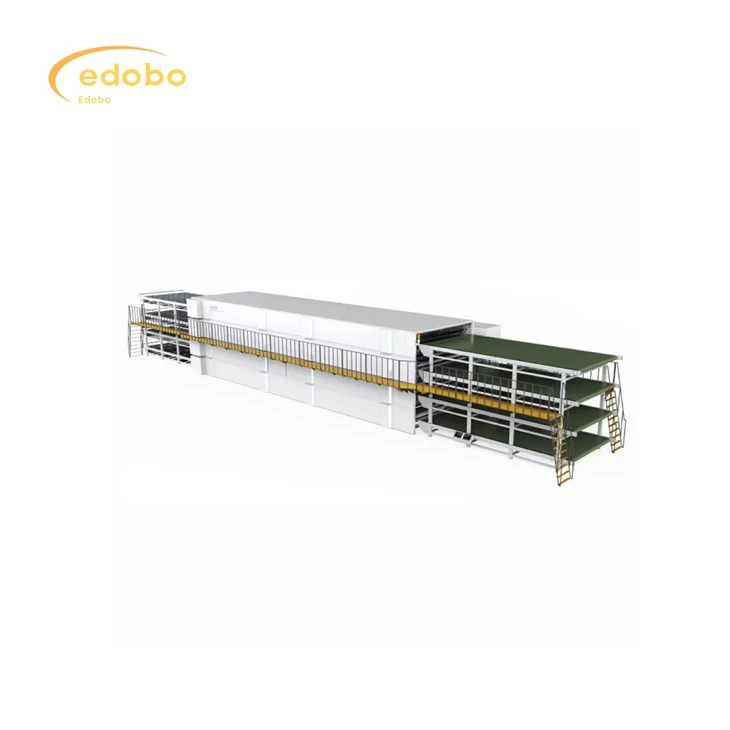

สายการผลิตแผงโซลาร์เซลล์แบบครบวงจร

การจัดกรอบอัตโนมัติ

เครื่องเชื่อมซีรีส์

เครื่องมือทดสอบ

1. เลือกเซอร์โวมอเตอร์เพื่อความแม่นยำและความเสถียรในการเคลื่อนที่สูง
2. อุปกรณ์ประกอบด้วยกลไกการปรับระดับส่วนประกอบ โดยมีถ้วยดูดทั้งหมด 16 อันเพื่อปรับระดับส่วนประกอบ
3. ถ้วยดูด 16 ถ้วยทำจากวัสดุซิลิโคนนำเข้าและอุปกรณ์จะไม่ทิ้งรอยบนพื้นผิวของส่วนประกอบ
เมื่อทำงาน
4. การออกแบบถ้วยดูดเป็นแบบรวมแบบบูรณาการ ปรับโครงสร้างด้ามจับจับมือ การปรับทำได้อย่างรวดเร็ว ง่าย สะดวก
และเชื่อถือได้
5. อุปกรณ์ประกอบด้วยกลไกการยืดโปรไฟล์ซึ่งสามารถอำนวยความสะดวกในการยืดเส้นขอบยาวและสั้น
6. การปรับการเปลี่ยนแปลงขอบยาวและสั้นใช้กลไกการล็อคอย่างรวดเร็ว การปรับอย่างรวดเร็ว ง่าย สะดวก และเชื่อถือได้

การกัดมุม

1. อุปกรณ์ขับเคลื่อนด้วยเซอร์โวมอเตอร์และส่งผ่านสายพานซิงโครนัสโดยมีลักษณะของการทำงานที่แม่นยำและการทำงานที่ราบรื่น
2. สวมมุมทั้งสี่ของส่วนประกอบในเวลาเดียวกันเพื่อให้แน่ใจว่ามีจังหวะ
3. สายพานทรายในกลไกมุมการเจียรมีกลไกการตึงซึ่งง่ายและง่ายต่อการเปลี่ยน
4. อุปกรณ์ใช้โครงเชื่อมโครงสร้างเหล็ก มีความแข็งแรงสูง และเครื่องทั้งหมดมีความมั่นคงและเชื่อถือได้ในระหว่างการส่ง
5. อุปกรณ์ทำงานโดยอัตโนมัติโดยไม่มีการแทรกแซงบุคลากรในกระบวนการปฏิบัติงาน

เครื่องขนแก้ว

1. เลือกเซอร์โวมอเตอร์เพื่อความแม่นยำในการถ่ายโอนสูงและประสิทธิภาพการส่งผ่านที่เสถียร
2. หลักการออกแบบขั้นสูงและวิธีการประมวลผลเพื่อให้มั่นใจในความน่าเชื่อถือของการทำงานของเครื่องจักรทั้งหมด
3. การควบคุมกระบวนการทั้งหมดอัตโนมัติเพื่อหลีกเลี่ยงการแทรกแซงของบุคลากรและประสิทธิภาพการผลิตสูง
4. เครื่องทั้งหมดมีรั้วนิรภัยซึ่งมีฟังก์ชันป้องกันความปลอดภัย
5. การเขียนโปรแกรมและการควบคุมคอมพิวเตอร์มีความชาญฉลาดเรียบง่ายและใช้งานง่าย
6. ติดตั้งง่าย ประหยัดพลังงานและรักษาสิ่งแวดล้อม บำรุงรักษาง่าย และราคาต่ำ

1. เครื่องใช้สายพานซิงโครนัสที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ และนำทางด้วยรางนำเชิงเส้น ซึ่งมีข้อดีคือการวางตำแหน่งที่แม่นยำ การทำงานที่มั่นคง และความเร็วที่รวดเร็ว
2. ถ้วยดูดทำจากโพลียูรีเทนและจะไม่ทิ้งรอยใดๆบนสายแบตเตอรี่หลังจากการดูด
3. ตัวเครื่องมีระบบป้องกันไฟและแก๊ส
4. เครื่องทำงานอัตโนมัติเต็มรูปแบบและไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง
5. ความแม่นยำในการวางตำแหน่งของสายแบตเตอรี่คือ ± 0.3 มิลลิเมตร
6. สายไฟหกเส้นโดยเว้นระยะห่างระหว่าง 1-10 มิลลิเมตร
7. ใช้ได้กับสายแบตเตอรี่หลายเส้น ขนาด 156/182/210 จำนวน 6-12 ชิ้น
8. นิ้วโซล่าเซลล์หลักเข้ากันได้กับนิ้ว 2/3/4/5

(1) กำลังการผลิตในสายการผลิต: 50MW-500MW/ปี
(2) ความต้องการพลังงานของอุปกรณ์คือ 380V (ระบบสายไฟสามเฟสห้าสาย) และความต้องการพลังงานสามารถพบได้ในพารามิเตอร์อุปกรณ์ของแต่ละยูนิต บริษัทของเราจะจัดเตรียมการกำหนดค่าสายไฟแยกต่างหาก
(3) ข้อกำหนดด้านอากาศอัดสำหรับอุปกรณ์คือ 0.6-0.8MPa แห้ง สะอาด และตรงตามข้อกำหนดของสายการผลิตอัตโนมัติ อนุภาคฝุ่น น้อยกว่าหรือเท่ากับ 1um จุดน้ำค้างแรงดันน้ำ น้อยกว่าหรือเท่ากับ -40 องศา น้ำมัน (รวมไอน้ำ) น้อยกว่าหรือเท่ากับ 0.1mg/;
(4) ความสะอาดของอากาศในโรงงานต้องไม่น้อยกว่า 300,000 ระดับ (ISO Class 8)
(5) ความเร็วในการลำเลียงอุปกรณ์ส่ง: รอบเวลาส่งน้อยกว่า 22 วินาที ซึ่งตรงตามข้อกำหนดของกำลังการผลิต 500MW/ปี ทั้งสายใช้การควบคุมความเร็วความถี่ตัวแปร โดยมีความถี่การควบคุมความเร็วหลักตั้งไว้ที่ 30HZ และช่วงการควบคุมความเร็วที่ 0-50HZ (ความเร็วเฉพาะสามารถพบได้ในพารามิเตอร์อุปกรณ์ของแต่ละยูนิต)
(6) ขนาดภายนอกของสายส่ง: อุปกรณ์นี้เป็นอุปกรณ์ที่ไม่ได้มาตรฐาน และ Edobo Solar จะจัดเตรียมแผนผังเค้าโครงขั้นสุดท้าย
(7) ความสูงของสายการประกอบและช่วงการปรับ: มีความสูงที่แตกต่างกันระหว่างอุปกรณ์แต่ละตัวและชุดเกียร์ สำหรับขนาดภายนอกโดยละเอียด โปรดดูพารามิเตอร์ทางเทคนิคของอุปกรณ์แต่ละชิ้น ความสูงของชุดเกียร์โดยทั่วไปคือ 950 มม. ± 30 มม.
(8) ช่วงการทำงานของสายส่งและอุปกรณ์สามารถปรับได้ระหว่างส่วนประกอบที่มีความยาว (1650 มม.-2600 มม.) * กว้าง (950 มม.-1500 มม.) ทำให้สามารถขนส่งส่วนประกอบด้วยวิธีการเคลือบที่หลากหลาย
(9) สายส่งเรียบและขนาดออฟเซ็ตน้อยกว่า 10 มม.
(10) เมื่ออุปกรณ์ทำงานตามปกติ อัตราความล้มเหลวของส่วนประกอบที่เกิดจากอุปกรณ์และสายส่งจะน้อยกว่า 1/1000
(11) ระดับเสียงระหว่างการทำงานของอุปกรณ์ น้อยกว่าหรือเท่ากับ 72dbA (ไม่รวมปั๊มอัด)

1. เซลล์ใช้การวางตำแหน่งภาพ CCD ซึ่งมีข้อดีคือมีความแม่นยำและเสถียรภาพสูง
2. อุปกรณ์สามารถรับโดยอัตโนมัติจัดวางและส่งออกส่วนประกอบโดยอัตโนมัติและเค้าโครงมีตำแหน่งที่ถูกต้อง
3.ถ้วยดูดทำจากวัสดุซิลิโคนนำเข้าซึ่งจะไม่ทิ้งรอยบนพื้นผิวของแบตเตอรี่
4. ใช้โหมดการเคลื่อนไหวทางกลสามแกน (หมุนได้ 180 องศา)
5. การเคลื่อนไหวด้านข้างใช้โมดูลมอเตอร์เชิงเส้นซึ่งมีข้อดีของความเร็วในการเคลื่อนที่ที่รวดเร็ว ความแม่นยำในการวางตำแหน่งซ้ำสูงและประสิทธิภาพที่มั่นคง ประหยัดเวลาในการตีโดยรวม
6. การปรับการเปลี่ยนแปลงขอบยาวและสั้นใช้กลไกการล็อคอย่างรวดเร็ว การปรับอย่างรวดเร็ว ง่าย สะดวก และเชื่อถือได้
