อุปกรณ์การผลิตขั้วต่อแผงโซลาร์เซลล์

สายการผลิตตัวเชื่อมต่อแผงโซลาร์เซลล์ของเรามีอุปกรณ์อัตโนมัติที่ครอบคลุมซึ่งทำงานร่วมกันเพื่อส่งมอบกระบวนการที่มีประสิทธิภาพสูง ระบบเริ่มต้นด้วยตัวป้อนลวดความยาวคงที่การจ่ายลวดที่ความยาวแม่นยำ เครื่องป้อนลวด (โอน) ใช้ที่หนีบจากนั้นส่งสายไฟระหว่างเวิร์กสเตชัน สถานีเหล่านี้รวมถึงเครื่องตัดและการลอกเพื่อกำจัดฉนวนเครื่องจู่โจมเพื่อติดตั้งตัวเชื่อมต่อและสถานีตรวจจับขนาดคริปท์เสริมสำหรับการประกันคุณภาพ ตัวป้อนลวด (การถ่ายโอน) ยังคงย้ายขั้วต่อที่ประกอบบางส่วนไปยังเครื่องขั้วต่อเครื่องขั้วต่อและเครื่องบิดน็อตโดยอัตโนมัติขั้นตอนการประกอบขั้นสุดท้าย เครื่องปอกสายเคเบิลเฉพาะเตรียมสายเคเบิลโดยถอดแจ็คเก็ตด้านนอก กระบวนการนี้สรุปด้วยเครื่องจัดประเภทออฟไลน์ซึ่งเรียงลำดับตัวเชื่อมต่อที่เสร็จแล้วโดยอัตโนมัติแยกผลิตภัณฑ์ที่ดี (OK) ออกจากหน่วยที่มีข้อบกพร่อง (NG) รับประกันการเชื่อมต่อที่มีคุณภาพสูงสุดเท่านั้นที่ออกจากสายการผลิต วิธีการแบบอัตโนมัติแบบบูรณาการนี้ช่วยเพิ่มความเร็วในการผลิตลดการจัดการด้วยตนเองและลดความเสี่ยงของข้อผิดพลาด

ส่งคำถาม

คำอธิบาย

พารามิเตอร์ทางเทคนิค

Solar Panels Production Automatic Trimming

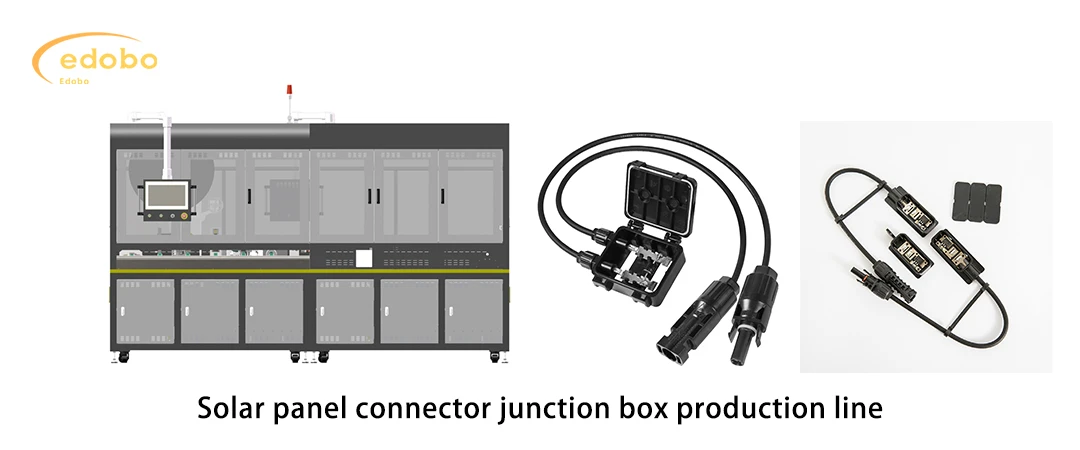

Solar panel connector junction box production line

produc features

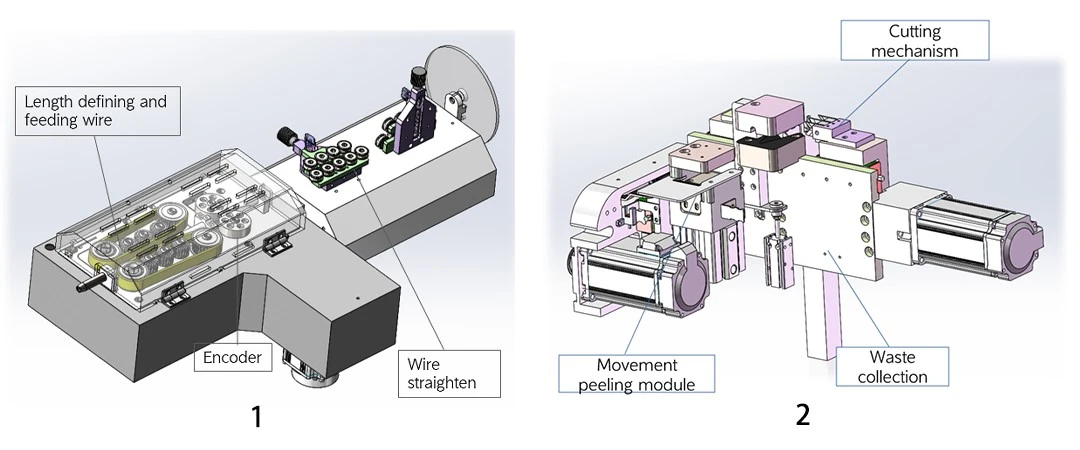

Fixed Length Wire Feeder

1. Fixed Length Wire Feeder:สร้างความมั่นใจในความยาวลวดที่แม่นยำและสอดคล้องกันสำหรับการประมวลผลที่ดีที่สุด

การใช้ระบบเซอร์โวอย่างเต็มที่และการประมวลผลแบบวงปิดเพื่อให้แน่ใจว่าเสถียรภาพของความยาวของเส้นตัด

2. การตัดและปอกเปลือก:ทำการตัดและลอกฉนวนกันความร้อนโดยอัตโนมัติเตรียมสายไฟสำหรับการจีบ

เมื่อปอกเปลือกอย่าเกาหรือตัดลวดทองแดง ปอกเปลือก

ติดตั้งระบบเก็บของเสียเพื่อรวบรวมและประมวลผลผิวหนังที่ถูกตัด

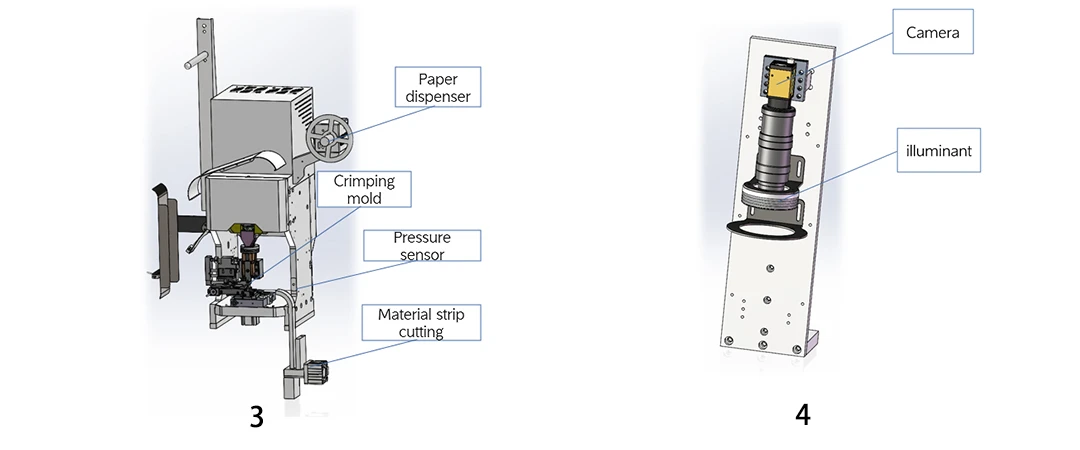

Crimping machine

3. Crimping Machine:สถานีส่วนใหญ่เสร็จสิ้นการจู่โจมของเทอร์มินัลและสายไฟ พลังงานใช้ระบบเซอร์โวที่มีความแม่นยำจีบ± 0. 02mm;

เวิร์กสเตชันติดตั้งการตรวจสอบความดัน OES เพื่อตรวจจับคุณภาพของการจีบ

4. สถานีตรวจจับขนาดของ Crimp (ไม่บังคับ):ให้การควบคุมคุณภาพโดยการตรวจสอบขนาดของ crimp เพื่อให้มั่นใจถึงประสิทธิภาพที่สอดคล้องกัน

โมดูลใช้ระบบภาพเพื่อตรวจสอบการปรากฏตัวของสายทองแดงที่สัมผัสส่วนใหญ่ตำแหน่งการจีบลวดทองแดง ฯลฯ

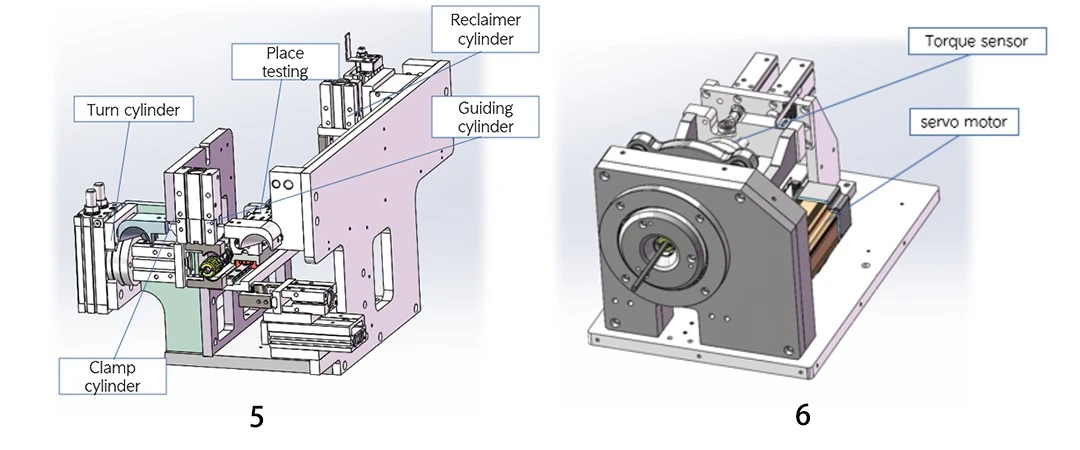

Connector threading machine and nut twisting machine

5. เครื่องเชื่อมต่อเครื่องเชื่อมต่อ:ทำให้กระบวนการแทรกสายไฟเข้าไปในตัวเชื่อมต่อ

สถานีส่วนใหญ่เสร็จสิ้นฟังก์ชั่นของการแทรกสายเคเบิลที่มีขั้วครัปเปอร์ลงในตัวเชื่อมต่อ
สถานีติดตั้งเซ็นเซอร์ในสถานที่เพื่อตรวจสอบว่าเทอร์มินัลนั้นถูกแทรกอย่างเหมาะสมหรือไม่

6. เครื่องบิดน็อต:ยึดน็อตเข้ากับตัวเชื่อมต่ออย่างแน่นหนา

สถานีติดตั้งเซ็นเซอร์ตำแหน่งเพื่อตรวจจับว่าจะใส่ขั้วต่อเข้าที่หรือไม่
พร้อมกับเซ็นเซอร์แรงบิดที่สามารถตรวจจับขนาดของแรงบิดในเวลาจริง

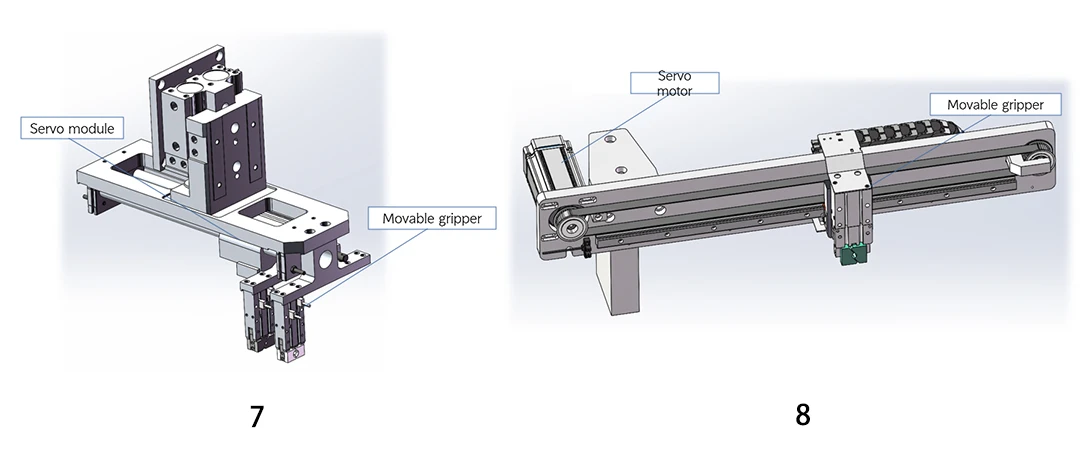

Wire transfer clamp

7. สถานีตำแหน่ง:สถานีส่วนใหญ่เสร็จสิ้นการถ่ายโอนสายไฟเพื่ออำนวยความสะดวกในการประมวลผลของปลายอีกด้าน

8. เครื่องจัดประเภทออฟไลน์:เรียงลำดับผลิตภัณฑ์สำเร็จรูปโดยอัตโนมัติแยกสิ่งที่ดี (OK) จากหน่วยที่มีข้อบกพร่อง (NG)

เวิร์กสเตชันส่วนใหญ่เสร็จสิ้นการออฟไลน์ของผลิตภัณฑ์;
การใช้เซอร์โวมอเตอร์สามารถแยกผลิตภัณฑ์ที่มีข้อบกพร่องออกจากผลิตภัณฑ์ที่ดี

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

คุณสมบัติ	ข้อมูลจำเพาะ
ช่วงการประมวลผล	สถานีติดตั้งที่ปรับแต่งได้ตามโมเดลตัวเชื่อมต่อ
กำลังการผลิต	15-20 pcs/min
การทำงาน	การประกอบอัตโนมัติอย่างสมบูรณ์ของส่วนประกอบเชื่อมต่อทั้งหมด
อุณหภูมิการทำงาน	0-40 องศา (32-104 องศา f)
ความชื้น	40%-80%
อัตราการรับรองผลิตภัณฑ์	มากกว่าหรือเท่ากับ 99%
ความดันอากาศ	0. 5 mpa - 0. 7 MPa (ต้องใช้แหล่งอากาศที่สะอาดและแห้ง)
แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 220V/50Hz
